Attività 5: Eseguire uno studio di sollecitazione statica

L'obiettivo dello studio di ottimizzazione delle forme è stato di ridurre il peso della parte a circa il 40% del peso originale e di massimizzare la rigidità. Per garantire che la sollecitazione e lo spostamento della forma della parte modificata siano accettabili, è necessario eseguire un'analisi della sollecitazione. Tenere presente che la forma generata deve avere un fattore di sicurezza di almeno 2,0.

In questa attività si è appreso come effettuare le operazioni seguenti:

• Creare uno studio Sollecitazione statica
• Eseguire l'analisi
• Verificare che il risultato del Fattore di sicurezza sia conforme ai requisiti di progettazione della parte modificata.

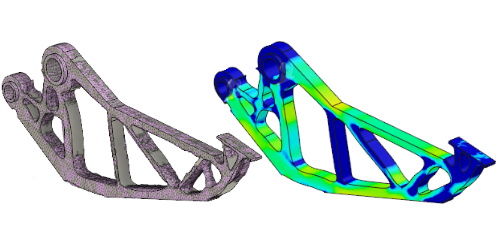

Nuovo modello di ganascia (a sinistra) e risultati dell'analisi di sollecitazione statica nel nuovo modello (a destra).

Prerequisiti

• Attività 4 completata.

Passaggi

1. Clonare Studio 1 - Ottimizzazione delle forme e modificare il nuovo studio in uno di sollecitazione statica.

   1. Fare clic sul menu a discesa Cambia area di lavoro in alto a sinistra della barra degli strumenti e selezionare Simulazione.

      Si noti che le opzioni Mesh e Risultati non sono aggiornate poiché è stato modificato il modello di progettazione, ossia la base dello studio.




   2. Nel browser, fare clic con il pulsante destro del mouse su Studio 1 - Ottimizzazione delle forme e selezionare Clona studio.

      Studio 2 - Ottimizzazione delle forme viene creato e reso automaticamente lo studio attivo.

   3. Fare clic su (area di lavoro Simulazione > scheda Setup > gruppo Gestisci > Setup) per aprire la finestra di dialogo Setup.
   4. Nella finestra di dialogo Impostazioni, impostare Tipo di studio su Sollecitazione statica.
   5. Fare clic su Sì per confermare la modifica e chiudere l'avviso.
   6. Fare clic su OK per chiudere la finestra di dialogo Impostazioni e creare lo studio Sollecitazione statica.

2. Risolvere lo studio.

   1. Fare clic su (area di lavoro Simulazione > scheda Setup > gruppo Risolvi > Risolvi) per aprire la finestra di dialogo Risolvi.
   2. Verificare che Modello di simulazione 1 - Studio 2 - Sollecitazione statica sia selezionato.
   3. Fare clic su Risolvi per avviare l'analisi e chiudere la finestra di dialogo Risolvi.
   4. Al termine dell'analisi, fare clic su Chiudi per chiudere la finestra di dialogo Stato processo.

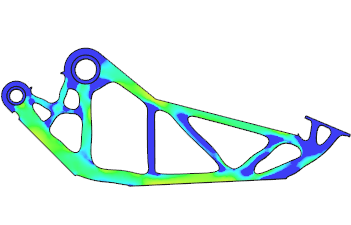

3. Verificare che i risultati siano conformi ai requisiti di progettazione della parte modificata. I risultati potrebbero variare leggermente dalla seguente immagine, a seconda della forma delle spline chiuse disegnate.

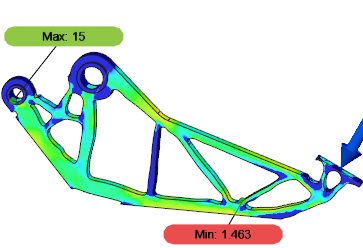

   1. Controllare il Fattore di sicurezza minimo. Se non è già visualizzato, fare clic su (area di lavoro Simulazione > scheda Risultati > gruppo Verifica > Mostra min/max).
   2. Se il Fattore di sicurezza minimo è < 2, tornare all'area di lavoro Progettazione, eliminare l'operazione Estrudi dal browser e ripetere l'Attività 4 dal passaggio 2.
      Nota: Non tagliare così tanto materiale questa volta.



   3. Se il Fattore di sicurezza minimo è > 2, il modello soddisfa i requisiti di progettazione e può essere realizzato.



Riepilogo dell'attività 5

In questa attività verrà descritto come effettuare le seguenti operazioni:

• Creare uno studio di Sollecitazione statica
• Eseguire l'analisi
• Verificare che il risultato del Fattore di sicurezza sia conforme ai requisiti di progettazione della parte modificata.
