1. Nell'area di lavoro Simulazione, fare clic sulla scheda Setup (gruppo Risultati > Risultati simulazione) per aprire la scheda Risultati.

Visualizzatore risultati online

Studi che utilizzano questo visualizzatore:

• Sollecitazione statica
• Termico
• Sollecitazione termica
• Raffreddamento componenti elettronici
• Simulazione stampaggio ad iniezione

Visualizzazione dei risultati standard

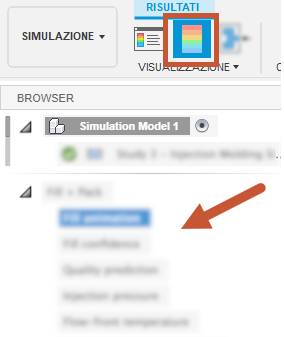

1. Nella barra degli strumenti Risultati, nel gruppo Studio, fare clic su Risultati per visualizzare i risultati standard nel browser.

2. Nel browser (barra laterale sinistra), espandere il nodo Risultati.

3. Selezionare un tipo di risultato per visualizzarlo nell'area grafica.

   L'area grafica viene aggiornata per visualizzare il tipo di risultati selezionato.

Visualizzazione dei risultati guidati

Disponibile per: Sollecitazione statica (solo Fattore di sicurezza), Raffreddamento componenti elettronici, Simulazione stampaggio ad iniezione

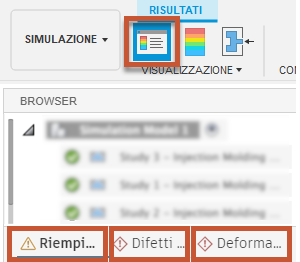

1. Nella barra degli strumenti Risultati, nel gruppo Studio, fare clic su Risultati guidati per visualizzare i risultati guidati nel browser.

2. Per gli studi con più risultati guidati, passare da una scheda dei risultati guidati all'altra.



3. Per visualizzare i risultati standard, fare clic su Risultati nella barra degli strumenti.



Visualizzatore dei risultati standard

Studi che utilizzano questo visualizzatore:

• Frequenze modali
• Instabilità a carico di punta
• Ottimizzazione delle forme
• Sollecitazione statica non lineare
• Simulazione evento

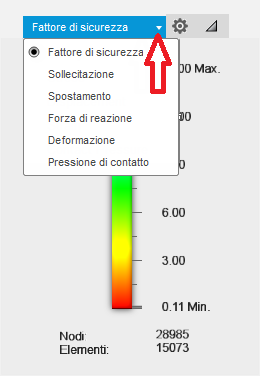

Utilizzare il selettore Risultati in base alla legenda per effettuare una selezione e passare da un risultato all'altro.

L'area grafica viene aggiornata per visualizzare il tipo di risultati selezionato.
