Uso di Ansys

Se sul computer è installato Ansys® Mechanical™ 2021 R1 o versioni successive, oppure Ansys® Discovery™ 2021 R1 o versioni successive, è possibile inviare direttamente dal programma uno degli studi di simulazione di Fusion evidenziati in verde di seguito per ulteriori analisi.

In alternativa, se si desidera creare un file di dati di simulazione di Fusion che possa essere eseguito in questi prodotti Ansys, esportare lo studio dall'area di lavoro di simulazione come file di dati di simulazione (.sdz) di Fusion. L'utente o i suoi collaboratori possono quindi importare il file .sdz nei prodotti Ansys.

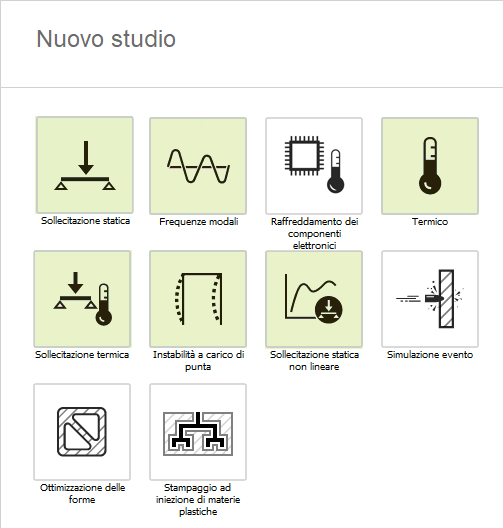

Figura 1: studi che è possibile esportare in Ansys

Limitazioni

Le seguenti impostazioni dello studio non vengono importate in Ansys e devono essere ricreate, manualmente, durante l'importazione, se necessario:

• Impostazioni mesh

  • Affinamento della mesh adattiva e altre impostazioni della mesh
  • Controllo della mesh locale

• Carichi e vincoli

  • Massa del connettore dei bulloni
  • Carico della fonte di calore sugli spigoli
  • Momento remoto
  • Connettore corpo rigido

• Proprietà del materiale

  • Carichi di calore interni dipendenti dalla temperatura
  • Snervamento dipendente dalla temperatura del materiale e resistenza massima a trazione
  • Regola di incrudimento combinato (isotropo e cinematico) per i materiali non lineari
  • Elastoplasticità e plasticità con i criteri di snervamento Tresca, Mohr-Coulomb o Drucker-Prager
  • Elasticità del materiale non lineare

Ulteriori limitazioni in Ansys Discovery

• Vincoli fissi su spigoli e vertici vengono ignorati
• Vengono creati carichi di pressione idrostatica, con un avvertimento, come carichi con pressione zero
• I componenti di accelerazione e velocità dei carichi angolari globali vengono ignorati, con un avvertimento
• Le posizioni dei contatti sugli spigoli vengono ignorate, con un avviso
• I carichi di radiazione termica vengono ignorati, con un avviso
• Gli oggetti Connettore bulloni vengono creati, ma con un avvertimento, poiché la posizione è approssimata e non produrrà risultati di simulazione validi
• Sono supportate solo le definizioni di materiale isotropo e di proprietà costante.  Eventuali definizioni di materiale dipendenti dalla temperatura, non lineare o iperelastico vengono ignorate, con avvertimenti
