Carichi cuscinetto nell'area di lavoro Simulazione
I carichi cuscinetto vengono utilizzati per simulare gli effetti delle pressioni incrociate delle facce o dei corpi cilindrici. Un caso comune è rappresentato da un perno (o bullone) che spinge contro la parete di un foro. Con un carico cuscinetto, è possibile simulare questa interazione senza dover includere entrambi i corpi che interagiscono.
| Tipi di studio che offrono questa opzione di carico | |
|---|---|
 Studio di sollecitazione termica |
 Studio di sollecitazione statica |
 Studio delle frequenze modali |
 Studio di instabilità a carico di punta |
 Studio di ottimizzazione delle forme |
 Studio di sollecitazione statica non lineare |
Il carico cuscinetto viene applicato alla faccia selezionata in una distribuzione parabolica. Questa distribuzione è una serie di caricamento che si verifica naturalmente tra alberi e cuscinetti o tra cuscinetti e alloggiamenti. A differenza di un carico di forza, un carico cuscinetto è sempre diretto sulla faccia e non agisce mai in tensione (può solo spingere, non tirare). Ad esempio, un carico cuscinetto applicato ad una faccia cilindrica completa di 360° viene distribuito intorno alla metà della faccia (180°) e l'altra metà della faccia non viene caricata.

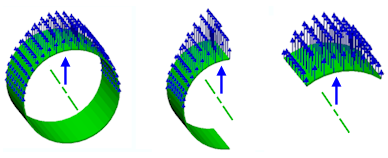

La seguente immagine illustra la serie di distribuzione della forza di un Carico cuscinetto orientato verso l'alto che agisce sulla faccia di un foro. Vengono mostrate tre situazioni diverse:
Cilindro completo
Semicilindro con vettore della forza che attraversa gli spigoli della faccia
Segmento di 60° con vettore della forza che attraversa il centro della faccia
.
È possibile definire la direzione della forza di un carico cuscinetto nei seguenti modi:
Angolo (delta): la direzione è sempre radiale in base alla superficie cilindrica selezionata.
Vettori (x,y,z) : utilizzando i componenti della forza globale (Fx, Fy e Fz).
Riferimento: la direzione è sempre radiale, in base alla superficie cilindrica selezionata. Scegliere un'entità di riferimento per finalizzare l'orientamento del vettore, come indicato di seguito:- Faccia (solo facce piatte): la direzione del vettore è perpendicolare alla faccia selezionata.
- Spigolo (solo spigoli retti): la direzione del vettore corrisponde all'orientamento dello spigolo selezionato.
