Creazione di un'area mantenuta

L'utensile Area da mantenere consente di nascondere determinate regioni del modello dall'analisi di Ottimizzazione delle forme.

1. Nella scheda Setup, selezionare > Ottimizzazione delle forme Area da mantenere.

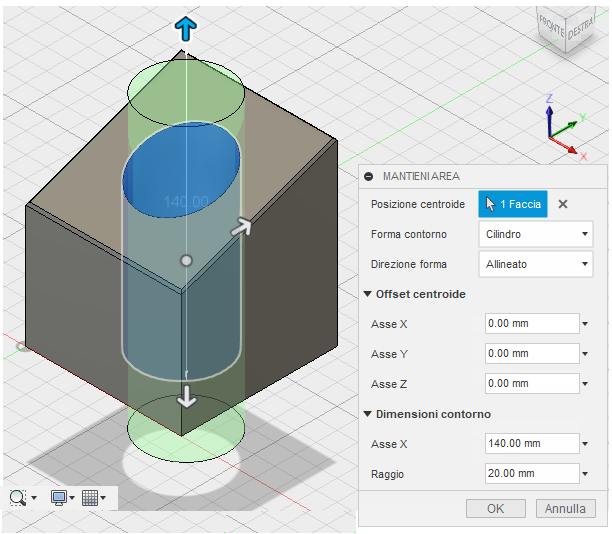

2. Selezionare un componente della geometria (spigolo o faccia). Il centroide della regione mantenuta si trova inizialmente nel punto in cui si fa clic sul cursore.
3. Selezionare la Forma del contorno appropriata. Fusion compila inizialmente il campo Forma del contorno in base alla geometria selezionata.
4. Regolare Offset centroide e le Dimensioni boundary in base alle esigenze. Per un Parallelepipedo, è possibile regolare le quote X, Y e Z della regione mantenuta. Per un Cilindro, è possibile regolare l'altezza e il raggio del cilindro. Per una Sfera, è possibile regolare il raggio.
5. Se si seleziona un Cilindro per la Forma boundary, selezionare Asse X, Asse Y, Asse Z o Allineato come Direzione forma. Passare attraverso l'elenco delle direzioni per comprendere in che modo ciascuna opzione varia l'allineamento del cilindro.
