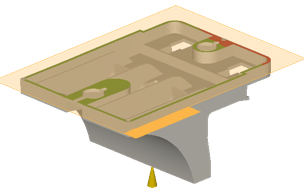

Visualizzazione della planarità della superficie

Il comando Planarità mostra in che misura le superfici 'piatte' selezionate sono tali, rispetto ad un piano specificato.

Prerequisiti: sono state eseguite le seguenti operazioni:

1. Eseguita un'analisi di stampaggio ad iniezione e ottenuti i risultati
2. Il modello contiene almeno una superficie piana.

Passaggi

1. Nella barra degli strumenti Setup, selezionare il gruppo Risultati > Risultati simulazione per accedere all'ambiente Risultati.

2. Nella barra degli strumenti Risultati, per attivare il comando Planarità, selezionare

   1. Scheda Deformazione all'interno di Risultati guidati.
   2. Il risultato Tolleranza deformazione all'interno di Risultati

3. Nella barra degli strumenti, selezionare il gruppo Planarità > Planarità per aprire la finestra di dialogo Planarità.

4. Nel modello, selezionare la superficie piana che si desidera esaminare.

5. Fare clic su Chiudi per terminare la visualizzazione del risultato.

Suggerimenti

• È possibile misurare la planarità su un solo piano alla volta.
• Deselezionare Selezionare tutte le facce complanari se non si desidera includere tutte le superfici piane che sono complanari alla faccia selezionata.
• Deselezionare Mostra piano di planarità per mostrare solo il modello.
