Considerazioni sulla precisione dell'analisi quasi statica

Nell'esempio mostrato nella Figura 1, è stato definito un problema di caricamento/scaricamento con una rampa lineare verso l'alto/verso il basso.

Figura 1: problema di caricamento/scaricamento in 2 passi con una rampa lineare verso l'alto/verso il basso.

Cosa succede se si specificano tre passi per questa simulazione, come mostrato nella Figura 2?

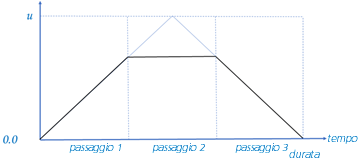

Figura 2 Problema di caricamento/scaricamento in 3 passi.

Nel primo passo, l'ampiezza è valutata al punto 1/3 della durata. L'ampiezza del secondo passo viene valutata in corrispondenza del punto di durata di 2/3, che non rientra nello spostamento massimo e calcola una risposta zero. La fase finale valuta la durata alla fine, per rimuovere il carico. Oltre a perdere lo spostamento massimo, il calcolo della soluzione richiede il 50% di tempo in più rispetto alla Figura 1.

Risultati intermedi

La soluzione in ogni passo è una soluzione temporanea in pseudo-tempo. Poiché i risultati sono generalmente altamente non lineari e dipendenti dal percorso, i risultati intermedi sono scritti in punti specificati durante la pseudo-ora di ogni passo. È possibile specificare il numero di risultati intermedi desiderato per ogni passo; il numero di default è 10.
