Piano di simmetria di ottimizzazione delle forme

Un piano di simmetria viene utilizzato per forzare la geometria ottimizzata in modo che sia simmetrica rispetto al piano specificato. È possibile attivare fino a tre piani di simmetria sul modello, ciascuno dei quali è basato sulla stessa faccia del modello.

Tutti e tre i piani di simmetria

• sono basati sulla faccia selezionata,
• sono tra loro perpendicolari,
• e passano attraverso il centroide del corpo.

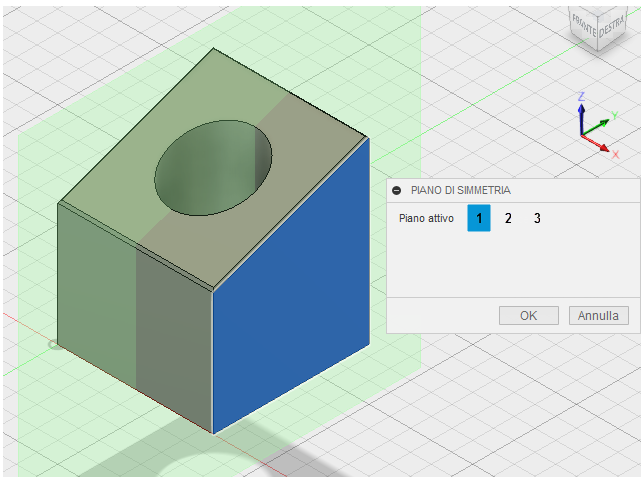

I piani (1, 2 e 3) sono basati su un sistema di coordinate locale. Il Piano 1 è parallelo alla faccia del modello selezionata e gli altri due piani sono perpendicolari al Piano 1.
