Attività 1: disegno della presa a muro
In questa attività viene creato il profilo esterno del copripresa a muro disegnando un rettangolo. Vengono quindi creati un cerchio al centro dello schizzo e una linea di costruzione da utilizzare come linea di riflessione. Vengono infine create le lavorazioni nella metà superiore della presa disegnando un rettangolo e due archi, per poi creare una copia speculare di questi oggetti nella metà inferiore.

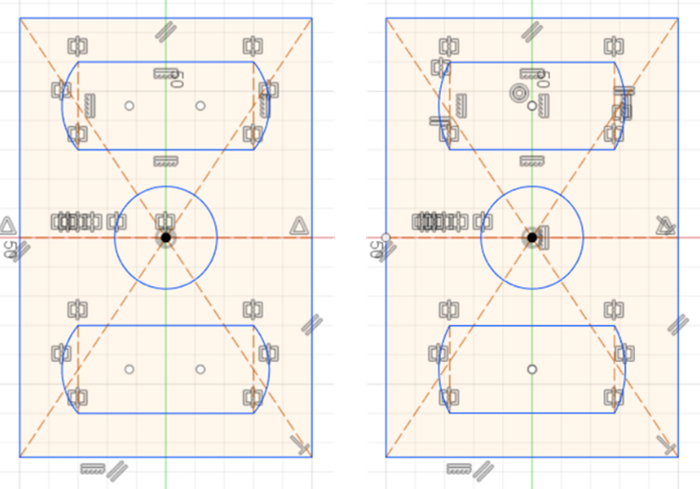

Disegno della presa a muro con le relative lavorazioni.
Passaggi
Selezionare il piano superiore su cui eseguire lo schizzo.
Se necessario, accedere all'area di lavoro Progettazione facendo clic sul riquadro di commutazione delle aree di lavoro e selezionando Progettazione.
Se necessario, aprire una nuova progettazione. Per aprire una nuova progettazione, fare clic su File > Nuova progettazione.
Fare clic sulla scheda Solido > elenco a discesa del gruppo Crea > Crea schizzo.
Sul ViewCube, situato in alto a destra nell'area grafica, fare clic su Alto.
La vista nell'area grafica si orienta per mostrare il piano superiore. Fare clic sul piano superiore per iniziare a disegnarvi sopra.
Disegnare un rettangolo che abbia l'origine al centro.
Fare clic sull'elenco a discesa del gruppo Crea > Rettangolo > Rettangolo mediante centro.
Suggerimento: Se si hanno difficoltà nell'individuazione di un utensile specifico, è possibile ricercare gli utensili in base al nome premendo il tasto S sulla tastiera. Premendo S viene visualizzata la casella degli utensili in cui è possibile ricercare utensili specifici.Fare clic sull'origine
e disegnare un rettangolo. Non è necessario preoccuparsi delle dimensioni esatte del rettangolo ora, le quote esatte verranno specificate successivamente nel corso di questa esercitazione.
Disegnare una linea di costruzione da un lato del rettangolo all'altro e assicurarsi che attraversi l'origine.
Con lo schizzo ancora attivo, nel gruppo Crea, fare clic sull'utensile Linea.
Posizionare il puntatore del mouse sui punti medi dei lati del rettangolo e disegnare la linea. Viene visualizzata l'icona
ad indicare che il cursore è posizionato sul punto medio di una linea.Dai pulsanti della barra multifunzione, fare clic su Seleziona
.Fare clic sulla linea appena creata per selezionarla.
Nella tavolozza degli schizzi, in Opzioni, fare clic su Costruzione
. La linea diventa una linea di costruzione passando da una linea continua a una linea tratteggiata.Deselezionare la linea premendo il tasto Esc.
Nota È possibile deselezionare la linea facendo clic in qualsiasi punto della tela.

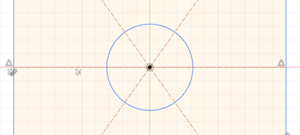

Disegnare un cerchio con il punto centrale sull'origine.
Nella scheda Schizzo, fare clic sull'elenco a discesa del gruppo Crea > Cerchio > Cerchio con centro-diametro.
Fare clic sull'origine, che dovrebbe trovarsi in corrispondenza del punto medio della linea di costruzione (creata nel passaggio 3) e disegnare un cerchio.

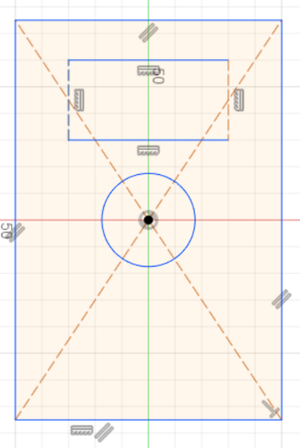

Per iniziare a creare il ritaglio della presa, disegnare un rettangolo al di sopra del cerchio e trasformare i due lati verticali del rettangolo di ritaglio in linee di costruzione.
Nella scheda Schizzo, fare clic sull'elenco a discesa del gruppo Crea > Rettangolo > Rettangolo mediante 2 punti.
Disegnare un rettangolo sopra il cerchio.
Dalla barra multifunzione, fare clic sul pulsante Seleziona

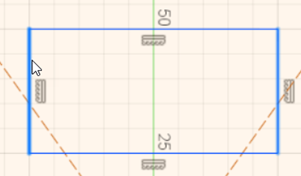

.Per selezionare più lati del rettangolo, tenere premuto Maiusc e fare clic sui lati verticali del rettangolo. I lati selezionati vengono evidenziati con un colore più scuro rispetto al resto della forma.
Nella tavolozza degli schizzi, in Opzioni, fare clic su Costruzione
. Entrambe le linee diventano linee di costruzione.
Disegnare un arco su entrambi i lati del rettangolo disegnato per la lavorazione di ritaglio.
Nella scheda Schizzo, fare clic sull'elenco a discesa del gruppo Crea > Arco > Arco a 3 punti.

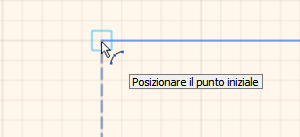

Per creare un arco, è necessario posizionare tre punti. Posizionare il primo punto in corrispondenza dell'angolo superiore sinistro del rettangolo di ritaglio.

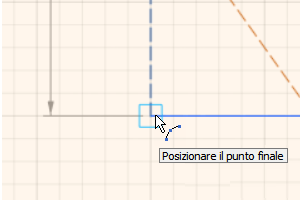

Posizionare il secondo punto (punto finale) in corrispondenza dell'angolo inferiore sinistro del rettangolo di ritaglio.

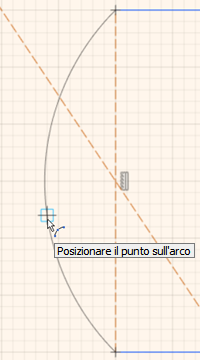

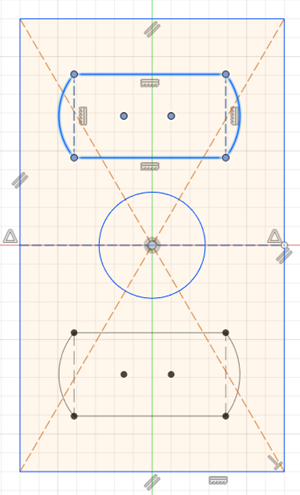

Posizionare il terzo e ultimo punto come indicato nell'immagine seguente. Assicurarsi di non posizionarlo al centro dell'arco. Se si posiziona il punto esattamente al centro, viene creato automaticamente un vincolo. È possibile risparmiare tempo durante la creazione automatica dei vincoli, ma per i fini di questa esercitazione si eviterà di inserire vincoli automatici durante il disegno.

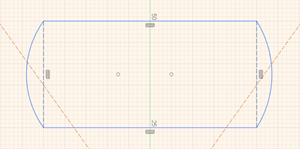

Ripetere i passaggi b, c e d per l'altro lato del ritaglio del rettangolo.
Creare una copia speculare del ritaglio nella metà inferiore del copripresa.
Nella scheda Schizzo, fare clic sull'elenco a discesa del gruppo Crea > Specchio.

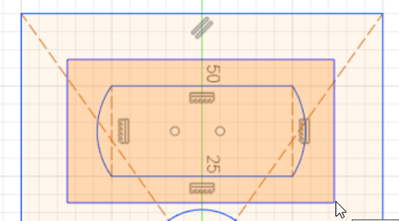

Fare clic e tenere premuto il pulsante sinistro del mouse per trascinare una selezione sulle entità arco e rettangolo. Nella finestra di dialogo Specchio, dovrebbero essere presenti 12 oggetti evidenziati.
Nota: L'utensile Specchio potrebbe preselezionare alcuni oggetti per la creazione di una copia speculare. Accanto al campo Oggetti nella finestra di dialogo Specchio, è possibile annullare le selezioni facendo clic sulla X.Nella finestra di dialogo Specchio, fare clic sul pulsante Seleziona accanto al campo Linea di riflessione per selezionare una linea di riflessione.

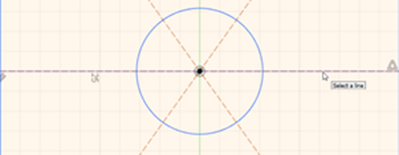

Selezionare la linea di costruzione che passa attraverso il centro del rettangolo della presa a muro.
Il ritaglio viene visualizzato nella metà inferiore della presa a muro come anteprima. Fare clic su OK.
Riepilogo dell'attività 1
In questa attività è stato creato il profilo esterno del copripresa a muro disegnando un rettangolo. Sono stati quindi creati un cerchio al centro del profilo e una linea di costruzione da utilizzare come linea di riflessione. Sono state infine create le lavorazioni (il ritaglio) nella metà superiore della presa disegnando un rettangolo e due archi, per poi creare una copia speculare di questi oggetti nella metà inferiore.
Disegno della presa a muro con le relative lavorazioni.
