Attività 2: aggiunta di vincoli

In questa attività vengono aggiunti vincoli alla lavorazione di ritaglio nella parte superiore della presa a muro. La lavorazione viene vincolata in modo che gli archi su entrambi i lati mantengano sempre le stesse dimensioni e le stesse proporzioni. L'utensile Specchio utilizzato nell'Attività 1 crea associatività tra la metà superiore e la metà inferiore della presa, in modo che qualsiasi operazione eseguita sulla metà superiore venga eseguita in modo speculare nella metà inferiore

Disegno della presa a muro con le relative lavorazioni (sinistra). Disegno con tutti i vincoli applicati (immagine a destra).

Prerequisiti

• Attività 1 completata.

Passaggi

1. Aggiungere un vincolo concentrico ai due archi nella parte superiore del ritaglio della presa in modo che entrambi condividano un unico punto centrale.

   1. Nella scheda Schizzo, fare clic sull'elenco a discesa del gruppo Vincoli > Concentrico. L'icona Concentrico segue il cursore per mostrare che il vincolo è attivo .

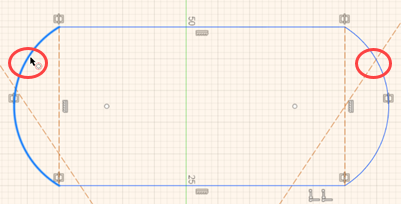

   2. Con il vincolo concentrico attivo, fare clic sull'arco sinistro, quindi fare clic sull'arco destro.

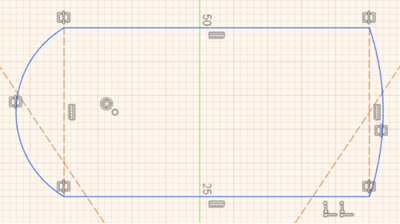

      Il punto centrale dell'arco a destra si sposta per diventare concentrico rispetto al punto centrale dell'arco a sinistra e viene visualizzato il simbolo del vincolo concentrico .



2. Aggiungere un vincolo verticale tra il punto centrale degli archi e il punto centrale del cerchio in modo che siano allineati verticalmente.

   1. Nella scheda Schizzo, fare clic sull'elenco a discesa del gruppo Vincoli > Orizzontale/Verticale. L'icona Orizzontale/Verticale segue il cursore per mostrare che il vincolo è attivo .

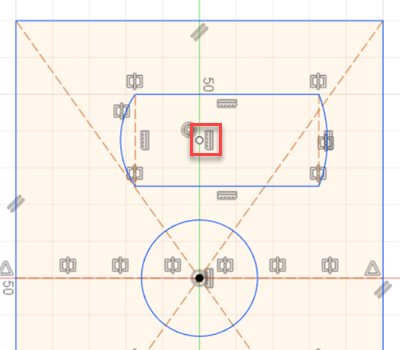

   2. Con il vincolo orizzontale/verticale attivo, fare clic sul centro del cerchio, quindi fare clic sul centro degli archi. Il punto centrale degli archi si sposta verticalmente per allinearsi al centro del cerchio. Il simbolo del vincolo verticale appare come evidenziato nell'immagine seguente.



      Nota: Se si fa clic prima sul centro degli archi, quando i due punti centrali non sono vincolati, e successivamente sul centro del cerchio, si verifica l'opposto. Il cerchio si sposta per allinearsi al centro degli archi. La prima selezione è il riferimento, quindi la seconda selezione viene allineata in modo da corrispondere al riferimento.

3. Aggiungere un vincolo di uguaglianza tra i due archi del ritaglio in modo che siano entrambi delle stesse dimensioni.

   1. Nella scheda Schizzo, fare clic sull'elenco a discesa del gruppo Vincoli > Uguale. L'icona Uguale segue il cursore per indicare che il vincolo è attivo .

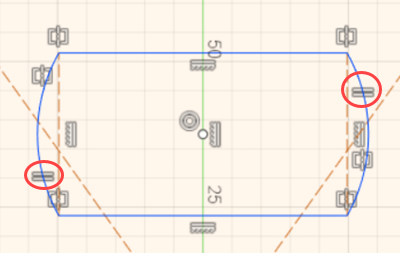

   2. Fare clic sull'arco sinistro, quindi sull'arco destro. Gli archi ora diventano delle stesse dimensioni. Su entrambi gli archi viene visualizzato un simbolo di vincolo di uguaglianza, come evidenziato nell'immagine di seguito.



Riepilogo dell'attività 2

In questa attività è stato aggiunto un vincolo concentrico agli archi, in modo che condividano un punto centrale. Il punto centrale è stato quindi allineato con il punto centrale del cerchio al centro della presa utilizzando il vincolo orizzontale/verticale. È quindi stato aggiunto un vincolo di uguaglianza agli archi per garantire che entrambi gli archi rimangano sempre delle stesse dimensioni.

Disegno della presa a muro con le relative lavorazioni (sinistra). Disegno con tutti i vincoli applicati (immagine a destra).
