Attività 3: aggiunta di quote
In questa attività vengono quotati il cerchio che si trova al centro dello schizzo nonché l'altezza e la larghezza complessive della presa a muro. Vengono infine aggiunte tre quote al ritaglio che si trova nella parte superiore della presa. Dopo aver applicato tutte le quote, lo schizzo cambia colore (da blu a nero) ed è completamente definito.

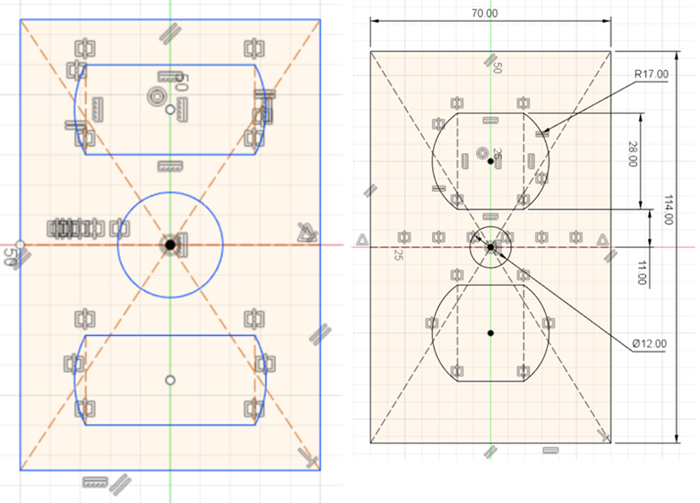

Schizzo con tutti i vincoli applicati (immagine a sinistra). Schizzo completamente definito dopo l'applicazione di quote (destra).
Prerequisiti
- Attività 1 completata.
- Attività 2 completata.
Passaggi
Aggiungere un vincolo concentrico ai due archi nella parte superiore del ritaglio della presa in modo che entrambi condividano un punto centrale.
Se lo si desidera, è possibile nascondere i vincoli dalla vista per visualizzare chiaramente le quote. Nascondere i vincoli nella tela deselezionando l'opzione Mostra vincoli dalla tavolozza Schizzo.
Nella scheda Schizzo, fare clic sull'elenco a discesa del gruppo Crea > Quota dello schizzo. L'icona della quota dello schizzo segue il cursore per indicare che la quota è attiva
.Nota: È possibile premere il tasto D sulla tastiera come tasto di scelta rapida per attivare l'utensile Quota schizzo.Fare clic sullo spigolo superiore del rettangolo della presa e specificare una quota di 70 mm.
.Fare clic sullo spigolo destro del rettangolo della presa e specificare una quota di 114 mm.
Nota: Non è importante se, mentre si aggiungono quote, le dimensioni dello schizzo della presa a muro cambiano e i ritagli appaiono più grandi della presa. Quando verrà aggiunta la quota finale, lo schizzo avrà l'aspetto di una presa a muro.

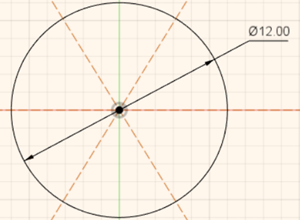

Aggiungere una quota di diametro di 12 mm al foro della vite (cerchio al centro della presa).
Se necessario, nella scheda Schizzo, fare clic sull'elenco a discesa del gruppo Crea > Quota dello schizzo. L'icona della quota dello schizzo segue il cursore per indicare che la quota è attiva
.Nota: È possibile premere il tasto D sulla tastiera come tasto di scelta rapida per attivare l'utensile Quota schizzo.Fare clic in un punto qualsiasi della circonferenza del cerchio e specificare una quota per il diametro di 12 mm.
.
Quotare la presa a muro in modo che si trovi ad una distanza 11 mm dalla linea d'asse orizzontale, a 28 mm di altezza e con un raggio di 17 mm.

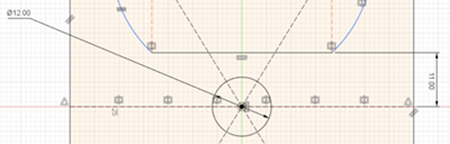

Con l'utensile Quota schizzo attivo, fare clic sullo spigolo inferiore del ritaglio superiore, quindi sulla linea di costruzione e specificare una quota di 11 mm.

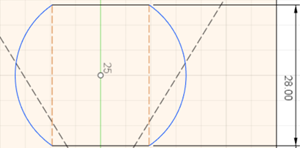

Fare clic sullo spigolo superiore del ritaglio superiore, quindi fare clic sullo spigolo inferiore dello stesso ritaglio e specificare una quota di 28 mm.

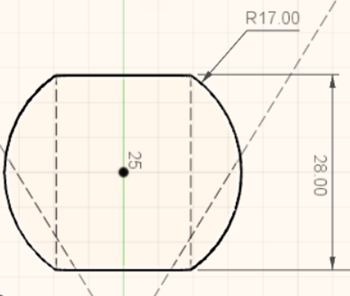

Infine, specificare una quota di 17 mm per uno degli archi sul ritaglio superiore. È necessario quotare solo uno degli archi; il secondo arco segue lo stesso valore a causa del vincolo di uguaglianza. Come si può facilmente notare, anche il ritaglio inferiore segue gli stessi valori a causa dell'utensile Specchio (utilizzato nell'attività 1).

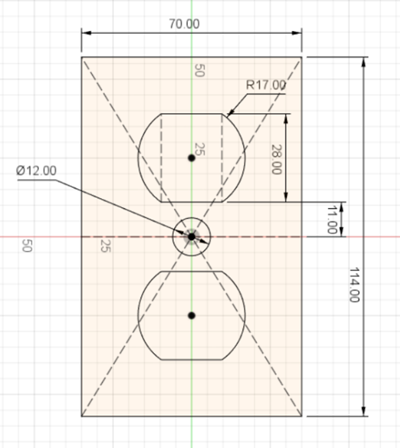

Se i passaggi sono stati seguiti correttamente, lo schizzo dovrebbe essere completamente definito (il colore di tutte le entità diventa nero). Se lo schizzo non è diventato nero, fare clic e trascinare le entità schizzo non completamente definite nell'area grafica per verificare se sono vincolate.
Nota: Ricordare di visualizzare i vincoli selezionando la casella di controllo Mostra vincoli nella tavolozza dello schizzo.
Fare clic su Termina schizzo nella tavolozza dello schizzo per completare lo schizzo per questa esercitazione.
Riepilogo attività 3
In questa attività è stata applicata una quota all'altezza e alla larghezza della presa a muro, quindi è stato quotato il cerchio che si trova al centro dello schizzo. Infine, sono state aggiunte tre quote ai ritagli. Con l'aggiunta di tutti i vincoli e di tutte le quote, lo schizzo è stato completamente definito.
Schizzo con tutti i vincoli applicati (immagine a sinistra). Schizzo completamente definito dopo l'applicazione di quote (destra).
