Attività 1: creazione della forma di base

In questa attività viene disegnata la forma di base della parte, vengono creati diversi vincoli e vengono aggiunte quote.

Prerequisiti

• Fusion è avviato.

Passaggi

1. Creare una nuova progettazione e avviare lo schizzo.

   1. Per creare una nuova progettazione, fare clic sulla scheda +. In questo modo viene creata una nuova scheda per la progettazione.
   2. Per aprire l'utensile Schizzo, fare clic su Solido (scheda) > Crea > Crea schizzo.

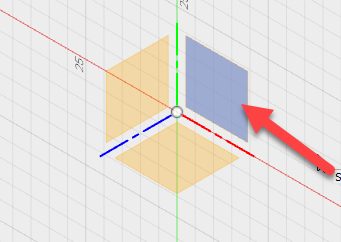

   3. Viene richiesto di selezionare un piano su cui eseguire lo schizzo. A tale scopo, selezionare il piano "Top" (XY).



      Nota: Oltre ai piani di origine, è possibile creare schizzi su uno dei tre piani di default, su un piano di costruzione personalizzato oppure su una faccia del modello esistente (ulteriori informazioni in seguito).

2. Disegnare la forma di base.

   1. Per avviare l'utensile Linea, fare clic su Schizzo > Linea .
   2. Selezionare l'origine dello schizzo.
   3. Fare clic per terminare la linea.

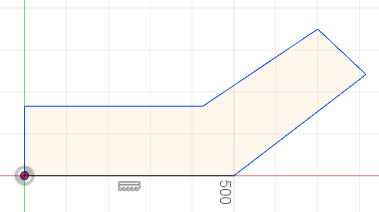

   4. Continuare a disegnare le linee come segue:



      Nota: Quando si posizionano le linee, alcuni vincoli vengono creati automaticamente. Se non si ottengono esattamente gli stessi vincoli mostrati, nessun problema poiché verranno aggiunti dei vincoli nei passaggi successivi. Assicurarsi che la prima linea sia di circa 500 mm. È consigliabile disegnare forme con dimensioni simili a quelle corrette.
   5. Per uscire dall'utensile, premere il tasto Esc.

3. Creare i vincoli Perpendicolare, Orizzontale/Verticale e Uguale.

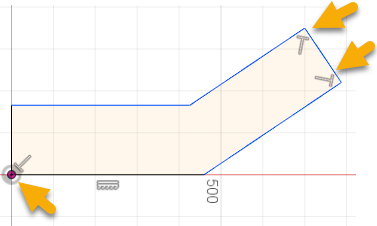

   1. Per vincolare determinate coppie di linee in modo che siano perpendicolari, selezionare il vincolo Perpendicolare. Selezionare una coppia di linee che si incontrano in corrispondenza di un angolo, come mostrato di seguito. Ripetere l'operazione per le altre due coppie che si incontrano in corrispondenza degli angoli come indicato di seguito.

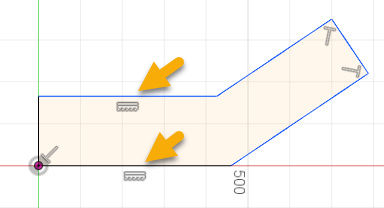

   2. Per vincolare le due linee inferiori in modo che siano orizzontali, selezionare il vincolo Orizzontale/Verticale . Selezionare le due linee inferiori (contrassegnate di seguito):

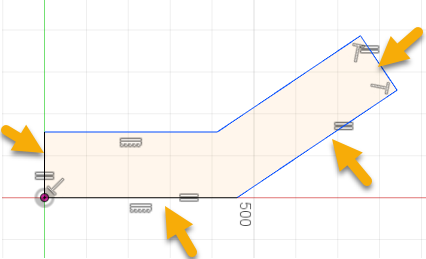

   3. Per vincolare le due coppie di linee di uguale lunghezza, selezionare il vincolo

      Uguale a. Selezionare le due coppie come mostrato di seguito:


   4. Per uscire dall'utensile, premere il tasto Esc.

4. Assegnare le quote alla linea inferiore, all'angolo e allo spigolo superiore destro.

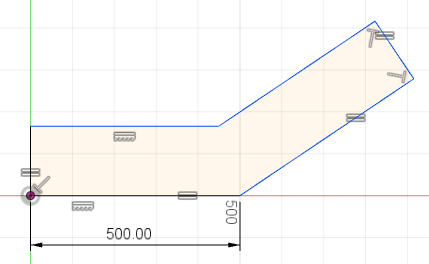

   1. Per quotare la linea inferiore, fare clic su Schizzo > Quota, e selezionare la linea. Fare clic appena fuori dalla linea per posizionare la quota e immettere un valore di 500 mm. Premere il tasto INVIO per accettare il valore.

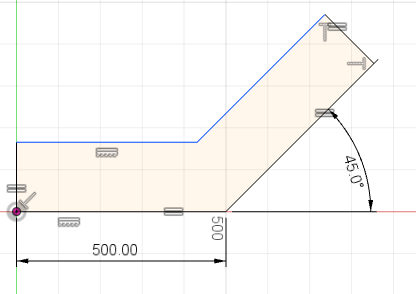

   2. Per definire la quota angolare, fare clic su Schizzo > Quota, quindi selezionare la linea inferiore e la linea degli angoli. Inserire la quota e immettere 45. Premere il tasto INVIO per accettare il valore.

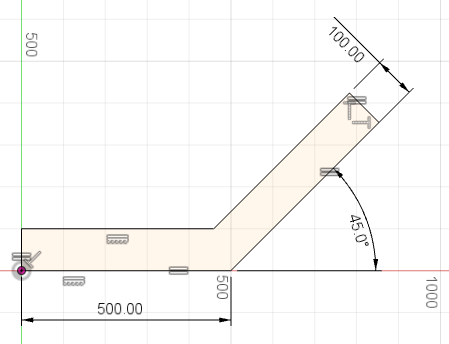

   3. Per creare una quota allineata, fare clic su Schizzo > Quota e selezionare la linea superiore destra. Allontanarsi dalla linea e immettere 100. Premere il tasto INVIO per accettare il valore.


   4. Per uscire dall'utensile, premere il tasto Esc.

Riepilogo dell'attività 1

In questa attività è stata disegnata la forma di base della parte e sono stati aggiunti vincoli e quote allo schizzo.
