Aggiunta di un vincolo coincidente ad uno schizzo
Informazioni su come utilizzare l'utensile Coincidente per vincolare la posizione di due punti oppure di un punto e di una linea o di una curva in uno schizzo in Fusion.
Nota: Gli utensili di vincolo sono disponibili solo nella scheda contestuale Schizzo quando si modifica uno schizzo.
Fare clic su Schizzo > Vincoli > Coincidente
.L'icona del vincolo Coincidente viene visualizzata accanto al cursore nell'area grafica.
Nell'area grafica, selezionare la geometria dello schizzo da vincolare.

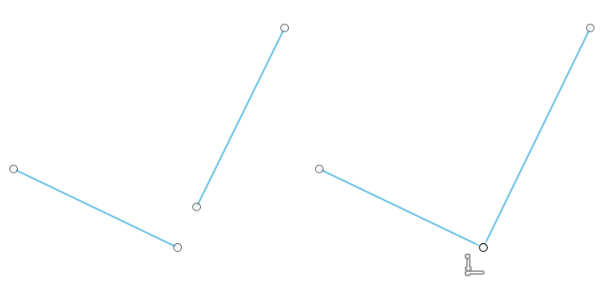

Viene eseguito lo snap della geometria dello schizzo per fare in modo che sia coincidente. Nell'area grafica viene visualizzato un simbolo di vincolo accanto alla geometria vincolata, ad indicare che i componenti della geometria sono vincolati in modo da essere coincidenti.
