Vincoli negli schizzi
Gli utensili nel gruppo Schizzo > Vincoli consentono di vincolare gli schizzi controllando la posizione relativa della geometria dello schizzo in Fusion.
È possibile utilizzare questi strumenti per vincolare gli schizzi:
- Orizzontale/Verticale
- Coincidente
- Tangente
- Uguale
- *Parallelo *
- Perpendicolare
- Fisso/mobile
- Punto medio
- Concentrico
- Collineare
- *Simmetria *
- Curvatura
per creare un nuovo schizzo o fare clic con il pulsante destro del mouse su uno schizzo esistente e selezionare Modifica schizzo per accedere all'ambiente contestuale Schizzo.Orizzontale/Verticale

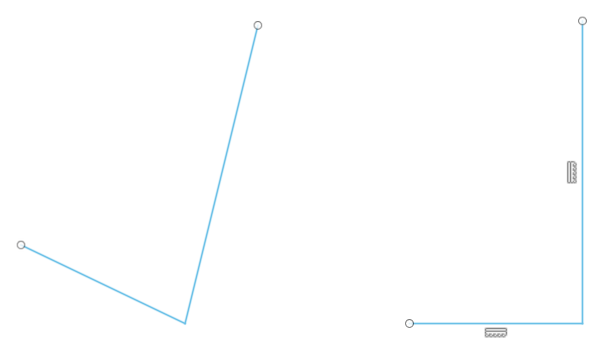

L'utensile Orizzontale/Verticale vincola una linea singola, o due punti, in modo che sia allineata all'asse verticale o orizzontale, a seconda di quale dei due punti si trova più vicino all'allineamento corrente.
Coincidente
Il comando Coincidente vincola la posizione di due punti o di un punto e di una linea o curva insieme.
Può trattarsi di un punto vincolato lungo una linea, di due punti collegati tra loro o di un punto vincolato lungo una curva.

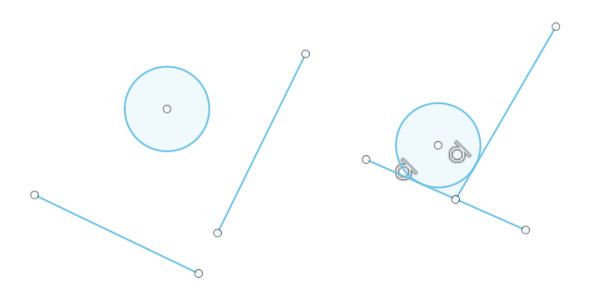

Tangente
L'utensile Tangente vincola una curva e un altro oggetto in modo che si tocchino in un singolo punto, ma senza mai intersecarsi.

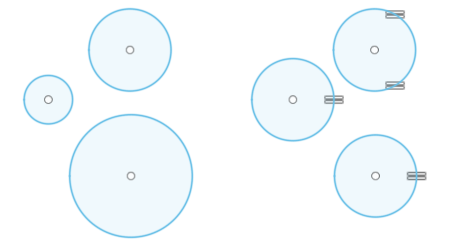

Uguaglianza
L'utensile Uguale vincola oggetti simili in modo che le loro dimensioni siano identiche. Quando le dimensioni di un oggetto cambiano, gli altri oggetti vengono modificati di conseguenza.

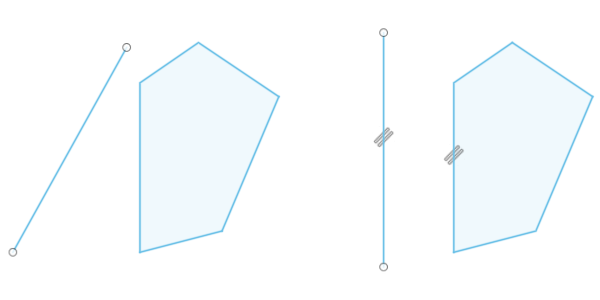

Parallelo
L'utensile Parallelo vincola due linee in modo che si estendano nella stessa direzione e non si intersechino mai.

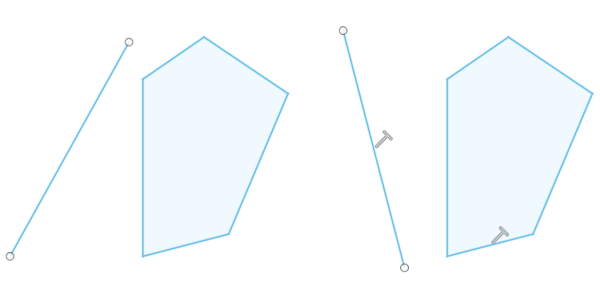

Perpendicolare
L'utensile Perpendicolare vincola due oggetti in modo che siano perpendicolari (ad un angolo di 90 gradi) l'uno rispetto all'altro.

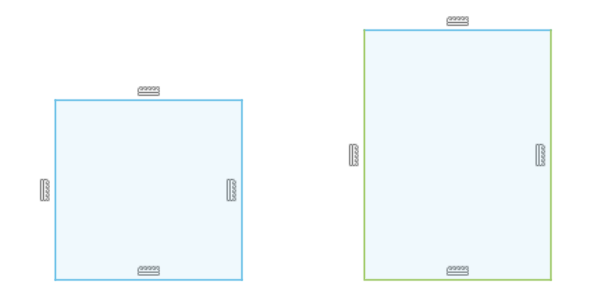

Fisso/mobile
L'utensile Fisso/mobile blocca le dimensioni e la posizione di un punto o di un oggetto.

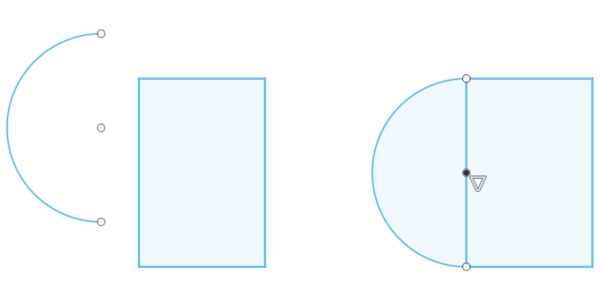

Punto medio
L'utensile Punto medio vincola un punto o un oggetto al punto medio di un altro oggetto.

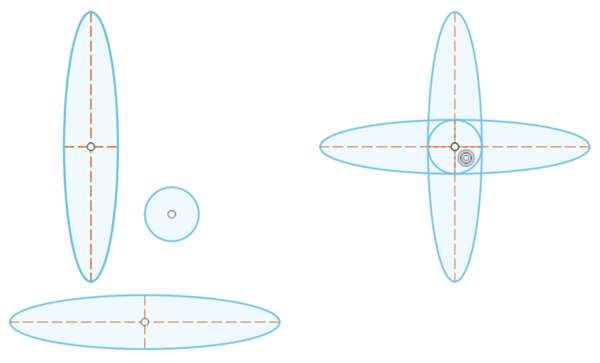

Concentrico
L'utensile Concentrico vincola due o più archi, cerchi o ellissi allo stesso punto centrale.

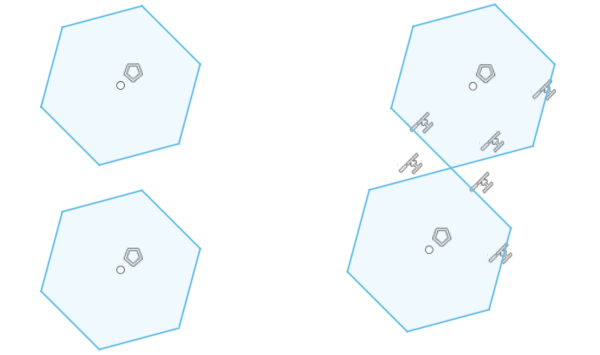

Collineare
L'utensile Collineare vincola due o più oggetti in modo che condividano una linea comune.
Può trattarsi di una linea e di un rettangolo, in cui la linea e un bordo del rettangolo si trovano sulla stessa linea.
Simmetria
L'utensile Simmetria vincola due o più oggetti in modo che siano simmetrici (identici l'uno all'altro in relazione ad un asse comune).

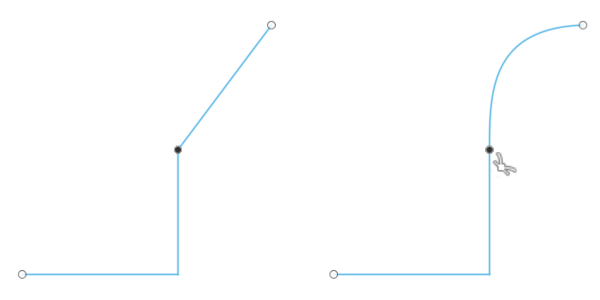

Curvatura
L'utensile Curvatura vincola una spline e un'altra curva dello schizzo per creare una curvatura di continuità G2 continua e uniforme tra di esse.
