Definizione e applicazione di vincoli completi agli schizzi

Uno schizzo è completamente vincolato quando le dimensioni e la posizione di tutta la geometria dello schizzo sono definite in modo completo. Ciò si ottiene utilizzando una combinazione di vincoli e quote. Non è sempre necessario vincolare completamente gli schizzi, ma è spesso consigliabile farlo.

Nel browser, un blocco rosso viene visualizzato sull'icona accanto allo schizzo quando questo è completamente vincolato.

Quando la geometria dello schizzo è completamente vincolata, cambia dal colore iniziale a nero.

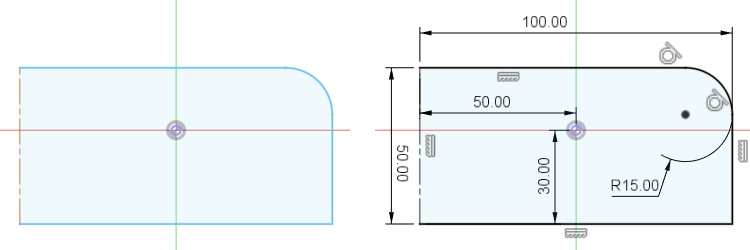

Nell'immagine precedente:

• A sinistra, le linee blu e arancione sono non vincolate.
• Sulla destra, le stesse linee sono completamente vincolate da vincoli e quote.

È inoltre possibile vincolare completamente le singole curve di schizzo definendone completamente dimensioni e posizione.

È possibile vincolare la posizione delle curve dello schizzo mediante una delle seguenti operazioni:

• Applicazione di un vincolo fisso.
• Vincolo delle curve all'origine.
• Quotatura delle curve all'origine.
