Modelli parametrici - Guida di riferimento per la scheda Dimensioni parte

Nota Utilizzare il riquadro di anteprima 3D nella finestra di dialogo Configura modelli parametrici per convalidare visivamente le dimensioni delle parti per componenti e sezioni tipo del ponte parametrici, segmenti di tunnel parametrici e finiture parametriche.

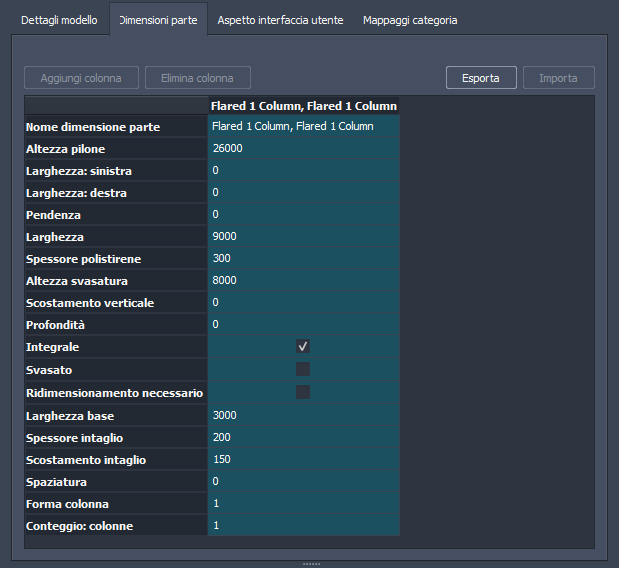

Dimensioni parte: è possibile creare più variazioni di dimensioni della parte per i componenti parametrici modificando gli attributi per ogni singola colonna di dimensione della parte.

Nota Ciascuna riga di una colonna di dimensione della parte rappresenta le quote chiave per tale parte che erano state importate in InfraWorks dal modello di forma esportato da Autodesk Inventor utilizzando gli strumenti di Infrastructure Part Shape Utilities. Quando si crea un modello parametrico in Autodesk Inventor, è possibile scegliere le dimensioni "chiave" e quelle visibili agli utenti di InfraWorks per la modifica nella scheda Dimensioni parte della finestra di dialogo Configura modelli parametrici. Vedere Informazioni su modelli di strutture civili parametriche per ulteriori informazioni.

Aggiungi colonna o Elimina colonna: per creare variazioni della nuova dimensione della parte, fare clic su Aggiungi colonna. Ogni colonna rappresenta una nuova dimensione della parte. Fare doppio clic su un valore in una riga per la colonna della dimensione della parte selezionata e immettere i nuovi valori per modificare la dimensione. Fare clic su una colonna, quindi su Elimina colonna per rimuovere la colonna della dimensione della parte selezionata.

Nota Quando si aggiunge o si elimina una colonna, il catalogo Seleziona componente viene aggiornato con le dimensioni delle parti aggiunte o rimosse. L'aggiunta di un'altra dimensione della parte nella scheda Dimensioni parte della finestra di dialogo Configura modelli parametrici corrisponde ad una parte aggiuntiva che verrà visualizzata nel catalogo Seleziona componente.

Esporta: fare clic su Esporta per salvare la tabella delle dimensioni delle parti nel sistema locale in formato JSON.

Importa: fare clic su Importa per caricare una tabella delle dimensioni delle parti dal sistema locale in formato JSON.
