Come aggiungere un ponte a una strada a componenti

È possibile aggiungere ponti alle strade a componenti. Utilizzare i dispositivi di scorrimento nell'area di disegno per specificare le posizioni delle progressive iniziale e finale di un ponte all'interno di una strada a componenti e quindi determinarne la lunghezza. Selezionare un ponte e premere il tasto CANC per rimuoverlo da un modello o una proposta.

Importante: La superficie della sezione stradale dei ponti su strade a componenti è stilizzata in base a come è configurata la sezione tipo della strada a componenti. Per ulteriori informazioni, vedere Come inserire componenti in una sezione tipo della strada a componenti.

Selezionare una strada a componenti.

Nota È possibile convertire una strada di pianificazione in una strada a componenti.
Fare clic con il pulsante destro del mouse e scegliere Aggiungi struttura Ponte.
Selezionare uno stile di ponte dalla finestra di dialogo Seleziona stile.

InfraWorks supporta ponti con travi prefabbricate in calcestruzzo, travi in acciaio o stili di ponte generici.

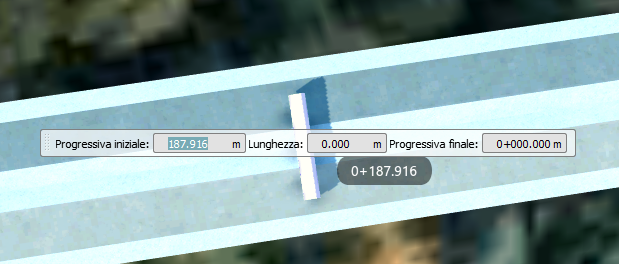

Posizionare il cursore sulla sezione stradale e utilizzare il grip di scorrimento per scegliere una posizione per la progressiva iniziale del ponte.

Fare clic per posizionare la progressiva iniziale.

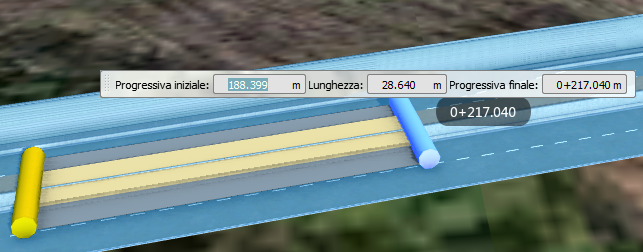

Spostare il cursore lungo la sezione stradale e fare clic per posizionare la progressiva finale del ponte.

È inoltre possibile immettere valori esatti nella mini barra degli strumenti.

Suggerimento: si consiglia quindi di selezionare Mostra sagoma dello spazio libero e Aggiorna profilo verticale.
