Parametro cuscinetti: riferimenti
I parametri dei cuscinetti specificano l'altezza e il posizionamento dei cuscinetti, relativamente alle travi e ai piloni dell'assieme.
| Descrizione parametro | Parametro contenuto | Valore parametrico | Impostazione/Lettura InfraWorks | Inventor | Revit |
|---|---|---|---|---|---|
| * Altezza complessiva assieme | BearingAssemblyHeight | Altezza totale del cuscinetto. | Sì/No | No | Non applicabile |
| * Altezza in eccesso | ExtraHeight | Distanza aggiuntiva necessaria per stirare il cuscinetto in modo che si adatti allo spazio tra la trave e il pilone. | No/Sì | No | Non applicabile |
| * Pendenza longitudinale intradosso delle travi | GirderSoffitLongiSlope | Angolo di pendenza dell'intradosso delle travi richiesto nella direzione longitudinale (l'asse Y della parte). | No/Sì | No | Non applicabile |
| * Pendenza trasversale intradosso delle travi | GirderSoffitTransSlope | Angolo di pendenza dell'intradosso delle travi richiesto nella direzione laterale (l'asse X della parte). | No/Sì | No | Non applicabile |
| * Pendenza longitudinale pulvino del pilone | PierCapLongiSlope | Angolo di pendenza del pulvino del pilone richiesto nella direzione longitudinale (l'asse Y della parte). | No/Sì | No | Non applicabile |
| * Pendenza trasversale pulvino del pilone | PierCapTransSlope | Angolo di pendenza del pulvino del pilone richiesto nella direzione laterale (l'asse X della parte). | No/Sì | No | Non applicabile |

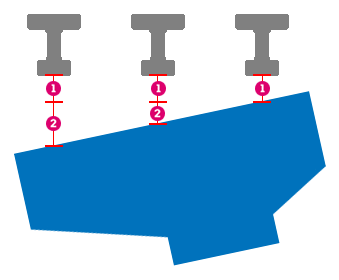

Posizionamento verticale
Ciascun cuscinetto deve essere impostato sull'altezza totale del cuscinetto. Questo valore crea spazio sufficiente per il cuscinetto tra le travi e i supporti. Se la superficie superiore di un supporto e la superficie inferiore aggregata delle travi al di sopra non sono parallele, non è possibile creare con esattezza tutti gli spazi tra di esse. È specificato un cuscinetto al di sotto di una trave con il parametro Altezza complessiva assieme. Le travi rimanenti verranno regolate con il parametro Altezza in eccesso.
 BearingAssemblyHeight |
 ExtraHeight |

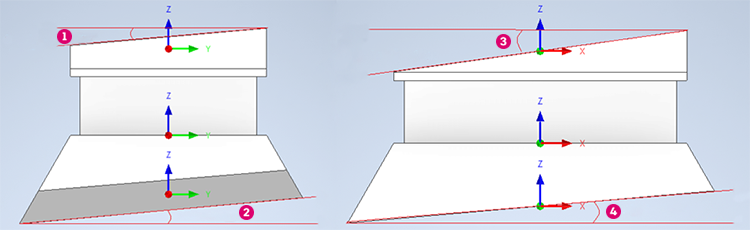

Pendenza superiore e pendenza inferiore
I cuscinetti presentano anche pendenze per allineare la parte superiore e la parte inferiore del cuscinetto all'interno dell'assieme.
| GirderSoffitLongiSlope |
 GirderSoffitTransSlope |
| PierCapLongiSlope |
 PierCapTransSlope |
