Parametro riquadro trasversale: riferimenti
I parametri del riquadro trasversale consentono di posizionare, allineare e visualizzare il riquadro trasversale e le sue parti.
| Descrizione parametro | Parametro contenuto | Valore parametrico | Impostazione/Lettura InfraWorks | Inventor | Revit |
|---|---|---|---|---|---|
| * Distanza tra le anime nella parte superiore | DistanceBetweenWebsAtTop | "Distanza lungo il riquadro trasversale tra le origini dell'anima. In combinazione con le quote RightGirder, permette di allineare il bordo destro del riquadro trasversale all'anima destra." | No/Sì | No | Non applicabile |
| * Pendenza anima trave sinistra | LeftGirderWebSlope | Angolo di pendenza dell'anima sinistra nel sistema di coordinate del riquadro trasversale. | No/Sì | No | Non applicabile |
| * Trave sinistra | LeftGirder | Lunghezza della trave sinistra in un riquadro trasversale. | No/Sì | No | Non applicabile |
| * Pendenza anima trave destra | RightGirderWebSlope | Angolo di pendenza dell'anima destra nel sistema di coordinate del riquadro trasversale. | No/Sì | No | Non applicabile |
| * Trave destra | RightGirder | Lunghezza della trave destra in un riquadro trasversale. | No/Sì | No | Non applicabile |
| Mostra trave sinistra | ShowLeftGirder | Visualizza le rappresentazioni della trave sinistra. Può essere True o False. | No/Sì | No | Non applicabile |
| Mostra trave destra | ShowRightGirder | Visualizza le rappresentazioni della trave destra. Può essere True o False. | No/Sì | No | Non applicabile |
| Larghezza parte superiore | TopWidth | Larghezza della parte superiore del riquadro trasversale. Da utilizzare quando un riquadro trasversale è compreso tra due anime nella stessa trave. | Sì/No | No | Non applicabile |
| * Scostamento verticale fra anime | VerticalOffsetBetweenWebs | Differenza di quota altimetrica tra la parte superiore delle anime sinistra e destra. È positiva quando la parte superiore destra dell'anima è più alta rispetto all'anima sinistra. | No/Sì | No | Non applicabile |
| Pendenza anima | WebSlope | Angolo di pendenza dell'anima nel sistema di coordinate del riquadro trasversale. Da utilizzare quando un riquadro trasversale è compreso tra due anime nella stessa trave. | Sì/No | No | Non applicabile |
I riquadri trasversali sono rappresentati da una parte 3D posizionata tra due travi o due anime in una singola trave.

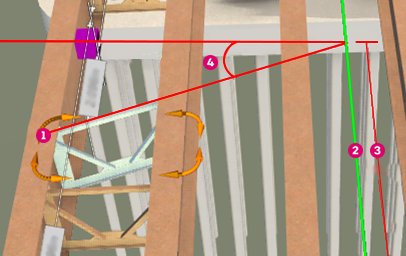

 Origine riquadro trasversale |
 Scostamento lungo il ponte |
 Tracciato stradale |
 Rotazione riquadro trasversale |
Quando il riquadro trasversale è compreso tra due anime nella stessa trave, la sua posizione è uguale alle due travi, con l'eccezione che l'origine del riquadro trasversale è posizionata in senso orizzontale in corrispondenza dell'intersezione della linea di rotazione e dell'origine dell'anima sinistra della trave. Per determinare la posizione dell'anima sinistra, la trave deve fornire una quota Larghezza parte superiore. L'origine dell'anima è l'origine della trave spostata a sinistra di metà della Larghezza parte superiore.

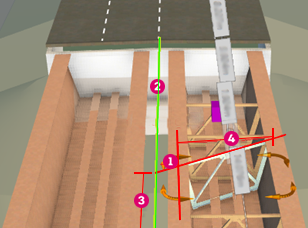

| Origine riquadro trasversale |
Scostamento lungo il ponte |
| Tracciato stradale |
TopWidth |
Tracciato anima
In molti casi, l'origine del riquadro trasversale termina nella parte superiore centrale dell'anima della trave sinistra. Tuttavia, il riquadro trasversale deve toccare il bordo destro dell'anima sinistra. Se la trave presenta una flangia superiore, potrebbe essere necessario spostare la parte superiore del riquadro trasversale verso il basso per posizionarlo nella parte inferiore della flangia. Questo viene eseguito stabilendo una relazione tra il riquadro trasversale e la rispettiva trave sinistra. La trave sinistra deve fornire quote che consentano l'associazione corretta del riquadro trasversale alla trave. Le quote esatte fornite sono definite dal progettista di parti, ma possono includere quote quali lo spessore dell'anima e della flangia. In InfraWorks, questa relazione è gestita come indicato di seguito:
- Vengono lette tutte le quote dalla trave sinistra
- Viene assegnato ai nomi di quote il prefisso LeftGirder
- Queste quote vengono trasferite al riquadro trasversale.
Ne risulta che la parte del riquadro trasversale ha accesso a tutte le quote della trave sinistra.
Analogamente, tutti i nomi di quota per la trave destra sono preceduti dal prefisso RightGirder e sono trasferiti al riquadro trasversale per garantirne un migliore allineamento all'anima destra. Quando è associata una sola trave, le quote LeftGirder e RightGirder terminano con valori identici.
È importante assicurarsi che un riquadro trasversale sia associato solo alle travi per cui esiste una relazione tra le parti. In caso contrario, il riquadro trasversale non verrà allineato correttamente alle travi corrispondenti.
LeftGirderWebSlope e RightGirderWebSlope forniscono le pendenze dell'anima nel sistema di coordinate del riquadro trasversale. Quando il riquadro trasversale presenta due travi, le pendenze si basano sull'inclinazione laterale di ciascuna trave. In caso contrario, si basano sulla quota WebSlope della trave.
