Parametro pilone: riferimenti
I parametri specifici per i piloni controllano il posizionamento longitudinale, le pendenze longitudinali, il posizionamento verticale, le larghezze laterali e la rotazione.
| Descrizione parametro | Parametro contenuto | Valore parametrico | Impostazione/Lettura InfraWorks | Inventor | Revit |
|---|---|---|---|---|---|
| Scostamento verticale dalla parte inferiore | BottomVerticalOffset | Lo scostamento verticale in corrispondenza della parte inferiore di un pilone. I valori positivi sono verso l'alto. I valori negativi sono verso il basso. | Sì/No | No | Sì |
| Pilone integrale che non richiede cuscinetti | IsIntegralPierThatDoesNotRequireBearings | Specifica che un pilone non richiede cuscinetti. Può essere True o False. Il pilone non dispone di cuscinetti e le travi si trovano direttamente sulla parte superiore del pilone, se è impostato su True. | Sì/No | No | No |
| Corrispondenza per superficie con cuscinetti | MatchBySurfaceToBearings | Definisce il modo in cui i piloni sono allineati verticalmente ai rispettivi cuscinetti e fondazioni. Può essere True o False. True esegue l'allineamento con le mesh del pilone. False esegue l'allineamento con i piani approssimativi della parte superiore del pilone. | Sì/No | No | Sì |
| Profondità pulvino pilone | PiercapDepth | Altezza del pulvino del pilone misurata dai cuscinetti al pilone. | Sì/No | No | No |
| * Larghezza sinistra pulvino del pilone dal centro | PierCapLeftWidth | Distanza tra il centro del pulvino del pilone e il suo bordo sinistro. | No/Sì | No | No |
| * Larghezza destra pulvino del pilone dal centro | PierCapRightWidth | Distanza tra il centro del pulvino del pilone e il suo bordo destro. | No/Sì | No | No |
| Larghezza sezione pulvino pilone 1 | PierCapSectionWidth1 | Larghezza della parte del pulvino del pilone dietro l'origine. | Sì/No | No | No |
| Larghezza sezione pulvino pilone 1 | PierCapSectionWidth2 | Larghezza della parte del pulvino del pilone davanti all'origine. | Sì/No | No | No |
| Pendenza sezione pulvino pilone 1 | PierCapSectSlope1 | La pendenza longitudinale della parte del pulvino del pilone dietro l'origine quando MatchBySurfaceByBearings è impostato su False. | Sì/No | No | No |
| Pendenza sezione pulvino pilone 2 | PierCapSectSlope2 | La pendenza longitudinale della parte del pulvino del pilone davanti all'origine quando MatchBySurfaceByBearings è impostato su False. | Sì/No | No | No |
| Pendenza superiore sinistra pulvino pilone in percentuale | PierCapTopLeftSlopeInPercentage | La pendenza laterale del pulvino del pilone a sinistra dell'origine quando MatchBySurfaceByBearings è impostato su False. | Sì/No | No | No |
| Pendenza superiore destra pulvino pilone in percentuale | PierCapTopRightSlopeInPercentage | La pendenza laterale del pulvino del pilone a sinistra dell'origine quando MatchBySurfaceByBearings è impostato su False. | Sì/No | No | No |
| Pendenza superiore pulvino pilone | PierCapTopSlope | Pendenza laterale del pulvino del pilone. | No/Sì | No | No |
| * Altezza complessiva del pilone | PierHeight | Distanza tra i cuscinetti del pilone e la fondazione. | No/Sì | No | No |
| Rotazione | Skew | Informazioni sulla rotazione orizzontale memorizzate nella parte pilone. In InfraWorks queste informazioni vengono ignorate e viene eseguita la rotazione richiesta. | Sì/No | No | No |
| Altezza gradino pulvino pilone | StepHeight | Altezza del gradino del pulvino del pilone misurata dai cuscinetti dell'impalcato del ponte superficiale alla superficie del pulvino inferiore. | No/Sì | No | No |
| Scostamento verticale dall'alto | TopVerticalOffset | Scostamento verticale in corrispondenza della parte superiore di un pilone. I valori positivi sono verso l'alto. I valori negativi sono verso il basso. | Sì/No | No | Sì |
Posizionamento pilone
Le origini dei piloni sono definite da quote laterali, longitudinali e verticali. Le quote verticali vengono illustrate in dettaglio nella seguente sezione Posizionamento verticale.
Quote laterali e longitudinali. Il posizionamento del pilone è fatto in modo che le sue origini siano situate sotto il tracciato stradale. I piloni si sfalsano lungo la strada dall'inizio del ponte. I piloni non possono essere configurati oltre lo scostamento in InfraWorks, pertanto è necessario apportare ulteriori modifiche in Inventor o Revit per spostare la geometria rispetto all'origine.
Quota verticale. Il posizionamento verticale dipende dal parametro MatchBySurfaceToBearings. Se è impostato su False, l'origine deve trovarsi nella parte inferiore del pilone, nel punto in cui il pilone incontra il terreno o nella parte superiore della fondazione. Le quote verticali vengono illustrate in dettaglio nella seguente sezione Posizionamento verticale.
Posizionamento verticale
Il tracciato verticale per i piloni è inizialmente controllato dal parametro MatchBySurfaceToBearings.
Se questa opzione è impostata su True, il pilone verrà allineato verticalmente utilizzando le relative mesh. Questo è un metodo più preciso, che garantisce che i cuscinetti tocchino il pilone anche se presenta una superficie superiore irregolare. Poiché le mesh pilone devono essere generate durante la creazione iniziale, questo è un metodo più lento da implementare. I piloni saranno quindi allineati verticalmente ai cuscinetti e alle fondazioni, indipendentemente dalla quota altimetrica dell'origine del pilone.

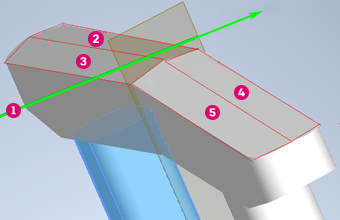

Se si imposta questa opzione su False, il pilone verrà allineato verticalmente utilizzando piani approssimati della parte superiore del pilone. Sono considerati 4 piani: posteriore sinistro, posteriore destro, anteriore sinistro e anteriore destro. È un metodo più veloce, ma meno preciso. I cuscinetti e il pilone si toccano solo se la parte superiore del pilone è allineata con questi quattro piani. La parte superiore della fondazione viene allineata all'origine del pilone, pertanto è previsto che l'origine si trovi nella parte inferiore del pilone. In caso contrario, il pilone e la fondazione non possono essere allineati verticalmente.
 Tracciato |
 Piano anteriore destro |
 Piano anteriore sinistro |
 Piano posteriore destro |
 Piano posteriore sinistro |
L'impostazione del parametro MatchBySurfaceToBearings influisce anche su altri parametri.
Altezza pilone
Il parametro PierHeight rappresenta l'altezza complessiva del pilone. Viene calcolato in modo che possa adattarsi tra i cuscinetti e la fondazione. Se per la parte di origine l'altezza totale non viene impostata su questo valore, il pilone potrebbe essere troppo alto o troppo corto. Il funzionamento in questo caso dipende da MatchBySurfaceToBearings.
Se è impostato su True, i cuscinetti e le fondazioni si adattano al pilone. I cuscinetti si estendono per raggiungere la parte superiore dei piloni troppo corti. Le fondazioni si accorciano per fare spazio ad un pilone troppo alto.
Se è impostato su False, non vengono apportate modifiche. Se un pilone è troppo corto, esiste uno spazio tra il pilone e i cuscinetti. Se il pilone è troppo alto, sporgerà nei cuscinetti e probabilmente anche nelle travi e nell'impalcato del ponte.

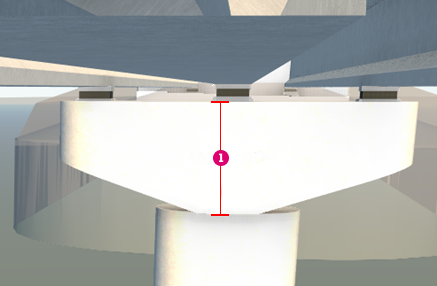

Profondità pulvino pilone
PiercapDepth rappresenta l'altezza verticale del pulvino del pilone ed è applicabile solo quando MatchBySurfaceToBearings è impostato su False. Viene impostato dalla parte e utilizzato per stimare l'altezza minima di un pilone. Si presuppone che l'altezza minima delle colonne del pilone sia 1 m, quindi Minimum_height = PiercapDepth + 1 m.
PiercapDepth
Se la distanza tra i cuscinetti e la fondazione è inferiore a questa altezza minima, la fondazione viene accorciata in modo che la distanza sia all'altezza minima.
Quando MatchBySurfaceToBearings è impostato su True, la stima dell'altezza minima non è necessaria. Viene dedotta dalle mesh create per il pilone. La fondazione viene accorciata quando PierHeight è minore dell'altezza effettiva del pilone.

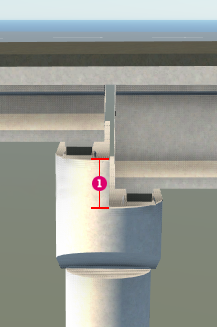

Altezza gradino
Il parametro StepHeight viene utilizzato solo quando un pilone presenta un pulvino a gradini. I calcoli sono applicabili solo quando MatchBySurfaceToBearings è impostato su False. L'altezza del gradino consente di ridurre l'allungamento dei cuscinetti sotto le travi superficiali nella parte superiore del pilone.
StepHeight
Scostamenti verticali
I parametri TopVerticalOffset e BottomVerticalOffset consentono di regolare la parte superiore e inferiore del pilone in alto e in basso e sono applicabili solo quando MatchBySurfaceToBearings è impostato su True.
Nella maggior parte dei casi, il posizionamento del pilone è accurato, ma in alcune situazioni potrebbe essere necessario apportare modifiche. I valori positivi consentono di regolare la geometria verso l'alto e quelli negativi verso il basso. Non vengono apportate modifiche agli altri oggetti. Pertanto, se il pilone e i cuscinetti (o le fondazioni) si toccano quando gli scostamenti sono impostati su 0, non toccheranno altri valori.

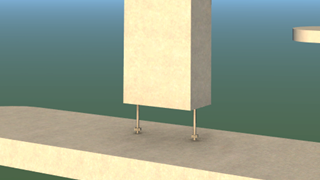

L'immagine seguente di un pilone include i bulloni che dovrebbero attraversare la fondazione. Per default, la parte superiore della fondazione si trova nella parte inferiore dei bulloni (BottomVerticalOffset = 0).

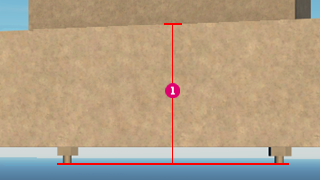

Tuttavia, se impostato su un valore negativo, BottomVerticalOffset consente di regolare i bulloni in modo che attraversino la fondazione come previsto.
BottomVerticalOffset = -1.2
Larghezze laterali

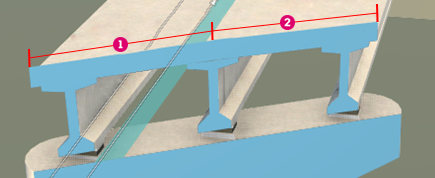

LeftWidth e RightWidth vengono calcolati in base alla larghezza sinistra e destra dell'impalcato del ponte in corrispondenza del pilone. Le larghezze degli impalcati del ponte sono misurate perpendicolarmente al tracciato. La larghezza dell'impalcato del ponte sinistro è la distanza dal tracciato al bordo sinistro dell'impalcato del ponte. La larghezza dell'impalcato del ponte destro è la distanza dal tracciato al bordo destro dell'impalcato del ponte.
| LeftWidth |
RightWidth |
La larghezza sinistra e destra del pilone vengono misurate lungo la linea di rotazione del pilone. Pertanto, quando il tracciato è dritto vengono eseguiti i seguenti calcoli:
- LeftWidth = deck_left_width * cos(skew)
- RightWidth = deck_right_width * cos(skew)

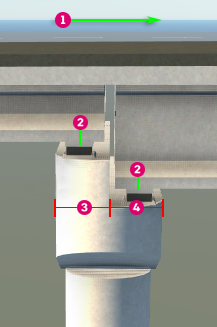

Larghezze longitudinali
I piloni esprimono la larghezza longitudinale di un pulvino del pilone con i parametri PierCapSectionWidth1 e PierCapSectionWidth2. Queste quote determinano le posizioni longitudinali di default dei cuscinetti quando il pilone presenta due file di cuscinetti. La fila posteriore è posizionata a metà tra il bordo posteriore del pulvino del pilone e le posizioni finali delle travi al di sopra della fila. Analogamente, la fila anteriore è a metà tra le posizioni iniziali delle travi anteriori e il bordo anteriore del pulvino del pilone.
| Incremento della direzione della progressiva |
PierCapSectionWidth1 |
| Posizione centro cuscinetto |
PierCapSectionWidth2 |
Pendenze superiori pilone

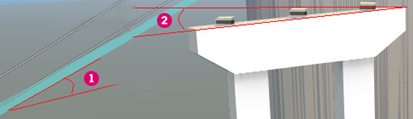

PierCapTopSlope calcola una quota che consente alla parte superiore di un pilone ruotato di seguire la pendenza percentuale del tracciato:
- PierCapTopSlope = arctan(tan(alignment grade (as an angle)) * sin(skew).
Questa operazione non tiene conto della sopraelevazione dell'impalcato del ponte o delle profondità delle travi o dei cuscinetti.
| Pendenza % tracciato |
PierCapTopSlope |

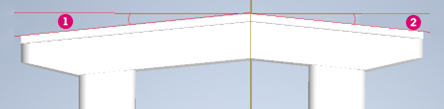

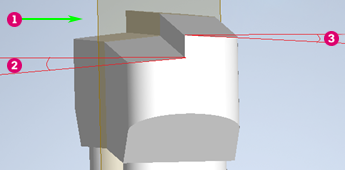

Le altre quote implementate dal pilone forniscono informazioni sulle pendenze superiori del pilone. Queste vengono utilizzate solo quando MatchBySurfaceByBearings è impostato su False. Consentono ad InfraWorks di determinare piani superiori più precisi per il pilone.
| Direzione del tracciato |
PierCapSectSlope2 |
| PierCapSectSlope1 |
| PierCapTopLeftSlopeInPercentage |
PierCapTopRightSlopeInPercentage |
Rotazione
L'opzione Rotazione specifica una rotazione in senso antiorario del pilone intorno all'asse Z del sistema di coordinate della strada. Questa rotazione viene gestita da InfraWorks all'esterno del pilone. Tuttavia, le informazioni sulla rotazione vengono memorizzate nel pilone anche se vengono ignorate da InfraWorks.
