Uso della tassellazione

La tassellazione è una rappresentazione affiancata di una superficie ottenuta mediante poligoni. Poligoni più piccoli forniscono una rappresentazione più accurata e migliori strategie e analisi, ma richiedono più risorse di sistema. Per default, le superfici di Inventor vengono tassellate in TruPlan e possono essere considerate come superfici di TruPlan. Occasionalmente, è possibile modificare le impostazioni di tassellazione per una superficie, per migliorare l'aspetto oppure per ottimizzare le risorse di sistema. Tramite la finestra di dialogo Proprietà superficie di tassellazione è possibile modificare queste impostazioni o addirittura sostituire una superficie di Inventor con un'altra superficie di Inventor.

Nota: La finestra di dialogo Proprietà superficie di tassellazione funziona solo con le superfici di Inventor e non con quelle di riferimento (STL).

Come modificare le impostazioni di tassellazione su una superficie

1. Fare doppio clic su un nodo di superficie di Inventor nel browser di TruPlan.

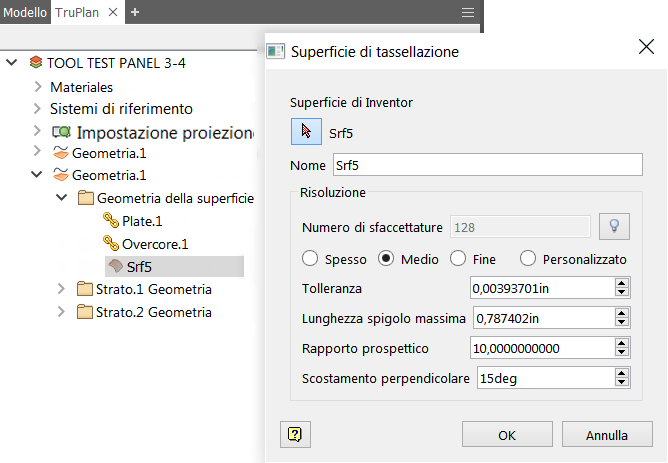

   Si apre la finestra di dialogo Proprietà superficie di tassellazione.


2. Facoltativo: immettere un nome per la superficie nella casella Nome.

   Questo è il nome che verrà visualizzato per la superficie nel browser di TruPlan.

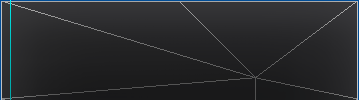

3. Ingrandire la superficie per visualizzare i suoi poligoni di tassellazione.

4. Fare clic su Anteprima e regolare le impostazioni di tassellazione in base alle esigenze.
   Suggerimento: Vedere Finestra di dialogo Tassellazione: riferimenti per le descrizioni dei comandi Tassellazione.

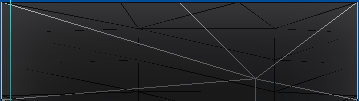

   Se l'opzione Anteprima è attivata, le linee nere che rappresentano le nuove impostazioni vengono visualizzate sulla superficie insieme alle impostazioni correnti (linee bianche).


5. Fare clic su OK per salvare le nuove impostazioni.

Come sostituire una superficie di Inventor con un'altra superficie

È talvolta necessario sostituire una superficie con un'altra; ad esempio se la superficie non ha proprio la forma desiderata o se ha caratteristiche che si desidera modificare, come l'uso di raccordi anziché di transizioni nette.

1. Se questa operazione non è ancora stata eseguita, creare in Inventor uno schizzo da utilizzare come nuova superficie e aggiungerla alla parte di TruPlan.
2. Nel browser di TruPlan fare doppio clic sul nodo della superficie che si desidera sostituire.
   La finestra di dialogo Proprietà superficie di tassellazione si apre visualizzando il nome della superficie selezionata con un doppio clic del mouse.


3. Nella finestra TruPlan selezionare la superficie che sostituirà la superficie corrente.
   Il nome della nuova superficie viene aggiunto alla finestra di dialogo Proprietà superficie di tassellazione.


4. Facoltativo: consente di regolare le impostazioni di tassellazione per la nuova superficie.
5. Fare clic su OK.
