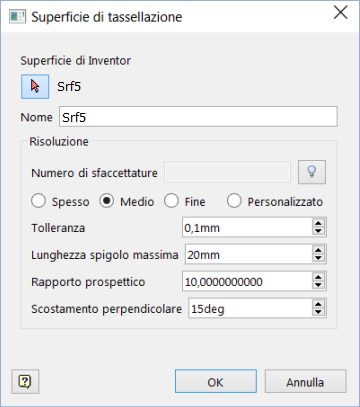

- Superficie di Inventor
- La superficie oggetto della tassellazione. È possibile utilizzare la freccia di selezione per selezionare una superficie diversa nel modello e sostituire la superficie correntemente selezionata.
- Numero di sfaccettature
- Casella di sola lettura che visualizza il numero di sfaccettature (bordi del poligono) generato sulla superficie utilizzando le impostazioni di tassellazione correnti nella finestra di dialogo.
- Anteprima
- Mostra i risultati della tassellazione nella finestra dell'applicazione.
- Pre-impostazioni
- Imposta i valori della tassellazione su livelli predeterminati che sono sempre gli stessi, indipendentemente dalle dimensioni della superficie.
- Spesso: opzione progettata per favorire le prestazioni rispetto alla qualità.
- Medio: opzione progettata per bilanciare le prestazioni e la qualità.
- Fine: opzione progettata per favorire la qualità rispetto alle prestazioni.
- Personalizzato: indica che l'utente ha immesso i propri valori di tassellazione nella finestra di dialogo.
- Tolleranza
- La distanza massima di scostamento della sfaccettatura rispetto alla superficie uniforme. Valori più bassi aumentano il numero di sfaccettature e il tempo di elaborazione.
- Lunghezza spigolo massima
- La lunghezza massima del bordo, in centimetri, di qualsiasi triangolo nella mesh. Un valore pari a zero indica che non vi è alcun valore massimo. In genere, è consigliabile iniziare con valori compresi tra due e cinque.
- Proporzioni
- Il rapporto lunghezza/altezza massima di un triangolo. Ciò consente di evitare lunghi triangoli sottili. Un valore pari a zero indica che non vi è alcun valore massimo. Autodesk consiglia di iniziare con un valore di quattro.
- Scostamento perpendicolare
- Scostamento massimo tra le perpendicolari dei vertici adiacenti, ovvero gli angoli tra le perpendicolari. Un valore pari a zero indica che non vi è alcun valore massimo.
