Uso delle proprietà dei materiali

È possibile utilizzare le proprietà del materiale nella finestra di dialogo Libreria dei materiali. Questa finestra di dialogo elenca i materiali disponibili per lavorare la parte. I materiali vengono definiti nel file dei composti di origine, ma è possibile modificare le loro proprietà e le informazioni sul formato qui.

Apertura della finestra di dialogo Libreria di materiali del processo

Aggiunta di materiali

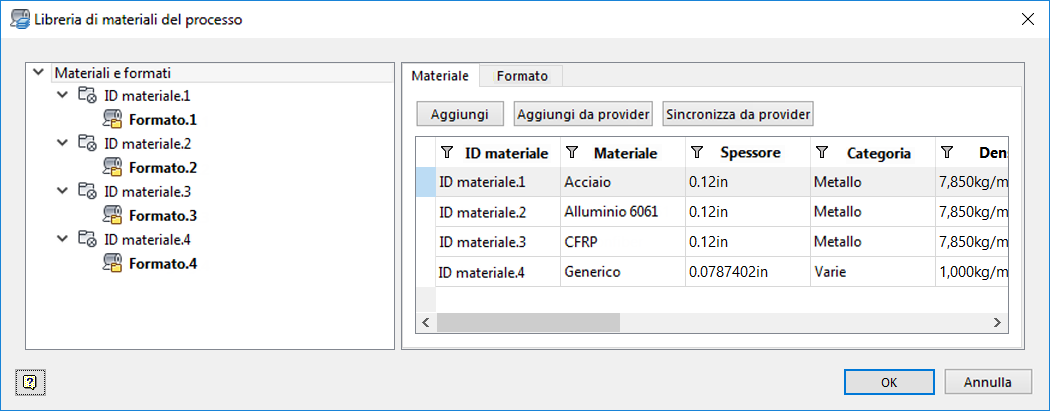

  1. Selezionare Materiali e imballaggi nella struttura sul lato sinistro della finestra di dialogo Libreria di materiali del processo.
  2. Aggiungere un materiale in uno dei seguenti modi:
    • Fare clic su Aggiungi.

      All'elenco vengono aggiunti i materiali utilizzati più di recente.

    • Fare clic su Aggiungi da provider e selezionare i materiali dalla finestra di dialogo visualizzata.

      Viene visualizzato un elenco dei materiali disponibili dalle applicazioni installate nel computer; ad esempio, Inventor.

  3. Nella tabella, modificare i dettagli relativi al materiale come ID e categoria, nonché qualità come lo spessore e la densità.

    I valori modificati che sono diversi da quelli del provider vengono evidenziati in arancione. Se vengono utilizzati valori non validi, la riga viene evidenziata in giallo e il pulsante OK è disabilitato. L'impostazione del colore si applica al modo in cui verranno visualizzate le forme in Autodesk Nesting Utility, non al materiale in se stesso né ad altre visualizzazioni di TruPlan.

Impostazione dei parametri di nidificazione

Impostare i valori di nidificazione di default per i materiali. Questi sono i valori che verranno utilizzati che e possono essere modificati in un secondo momento quando si crea un nest con Autodesk Nesting Utility.

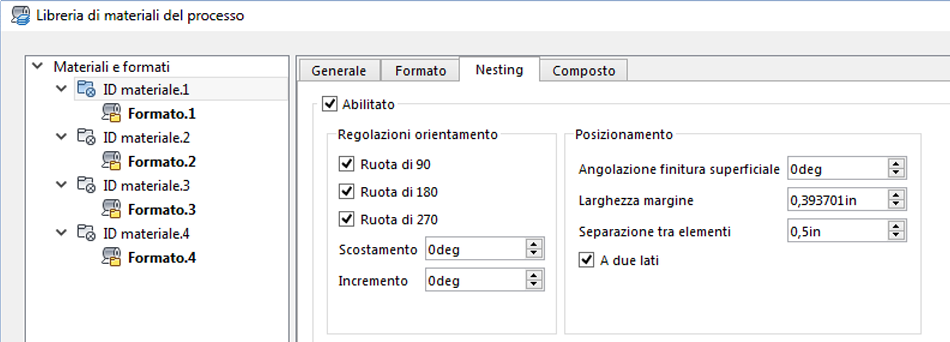

  1. In Libreria di materiali del processo selezionare un materiale nella struttura e fare clic sulla scheda Nidificazione.
  2. Selezionare Abilitato per includere il materiale nel nest.
  3. Apportare le modifiche desiderate alle regolazioni di orientamento.

    Ciascun materiale può disporre di un insieme definito di orientamenti di nidificazione ammissibili. Da questo insieme di orientamenti viene selezionato un orientamento ottimale per ogni parte che viene nidificata sul materiale. È anche possibile specificare orientamenti ammissibili durante la configurazione della nidificazione in un secondo momento.

    • Angoli di rotazione: preimpostazioni in intervalli di 90 gradi.
    • Scostamento: scostamento ammissibile da preimpostazioni; ad esempio, se si inserisce 10, un orientamento di 90 gradi può scostarsi tra 80 e 100.
    • Incremento: incrementi di scostamento ammissibili. Ad esempio, se si immette 2, uno scostamento di 10 gradi si può verificare in incrementi di 2; ovvero 2, 4, 6, 8 e 10.
  4. Regolare valori di posizionamento.

    Queste sono le impostazioni di posizionamento di default per la nidificazione. Possono essere modificate durante la creazione di una nidificazione.

    • Grana del materiale: un angolo base rispetto all'asse X che fornisce al materiale un aspetto a grana. Per garantire la stessa grana su forme nidificate, impostare i relativi angoli di orientamento e scostamento su 0 e deselezionare le caselle Inverti, Speculare e Rotazione.
    • Larghezza telaio: indica quanto vicino al perimetro esterno dell'area di nidificazione sarà consentito posizionare le forme quando si utilizza questo materiale. Questa limitazione può essere perfezionata su ciascun lato regolando i valori di taglio durante l'imballaggio.
    • Separazione elemento: la distanza ammissibile tra gli elementi in una nidificazione.
    • A due lati: selezionare questa opzione se la superficie del materiale è la stessa sulla parte superiore e inferiore. Questo può essere importante quando si considerano le opzioni Inverti e Speculare.

Impostazioni delle proprietà di composti

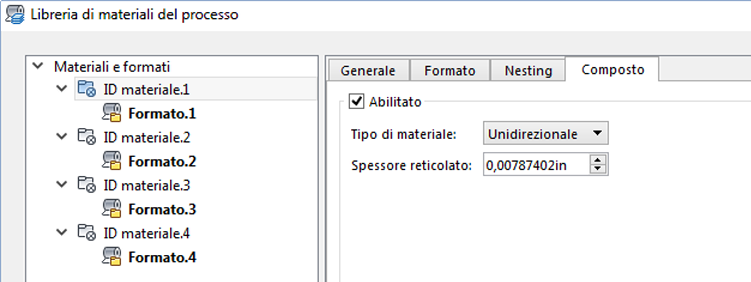

  1. In Libreria di materiali del processo selezionare un materiale nella struttura e fare clic sulla scheda Composto.
  2. Selezionare un tipo di materiale e immettere lo spessore reticolato.

Sincronizzazione dei materiali

  1. Selezionare Materiali e imballaggi nella struttura sul lato sinistro della finestra di dialogo Libreria di materiali del processo.
  2. Fare clic su Sincronizza da provider.

    Questa operazione consente di aggiornare l'elenco di materiali con i valori dei materiali originali così come memorizzato nel software host.

Aggiunta di imballaggi

A qualsiasi materiale che si desidera utilizzare in una nidificazione deve essere associato un imballaggio. In caso contrario, le eventuali forme che utilizzano tale materiale non possono essere nidificate. Aggiungere imballaggi utilizzando la scheda Imballaggio.
