マークアップを使用するには

2D および 3D 設計マークアップを作成および編集し、プロジェクト メンバーと共有します。

非公開および公開マークアップを作成できます。非公開マークアップは、表示権限(またはそれ以上)を持つメンバーが作成でき、作成者のみが表示できます。

編集権限(またはそれ以上)を持つメンバーは、マークアップを公開できます。[公開]に設定されたマークアップは、プロジェクト メンバーなら誰でも表示できます。

注: 既定では、マークアップは非公開です。マークアップは、最初に作成したとき、またはマークアップ パネルで編集したときに、[公開]に設定できます。

作成

1. 2D ドキュメントまたは 3D モデルを開きます。
2. 目的のビューにナビゲートします。
3. ビューア ツールバーで、[新しいマークアップを追加] をクリックします。
   ヒント: または、 をクリックします。[マークアップ]パネルで[マークアップを作成]をクリックします。
4. マークアップを作成します。[長方形]、[楕円]、[矢印]、[フリーハンド]または[テキスト]ツールを使用して、マークアップや注釈を作成します。
5. 必要に応じて、[添付ファイルを追加]をクリックして、[設計図]または[プロジェクト]フォルダからドキュメントを添付します。
6. マークアップを共有するには、ツールバーで、 [非公開] > [公開]をクリックします。
7. [完了]をクリックします。

編集

1. 左側の をクリックして、[マークアップ]パネルを開きます。
2. マークアップにカーソルを合わせて、 > [編集]をクリックします。

   マークアップ ツールを使用して変更を加え、[完了]をクリックします。変更はアクティビティー ログで追跡されます。

計測をマークアップとして保存

1. 2D ドキュメントまたは 3D モデルを開きます。
2. ビューア ツールバーで、 [新しいマークアップを追加]をクリックします。
3. [マークアップ]ツール セレクタ > [寸法]をクリックします。
4. 計測する始点と終点を選択します。複数の計測をマークすることができます。
5. [完了]をクリックして保存します。

公開

マークアップを公開して、メンバー全員が表示できるようにすることができます。

1. 2D ドキュメントまたは 3D モデルを開きます。
2. 左側の をクリックして、[マークアップ]パネルを開きます。
3. パネルで、非公開マークアップにカーソルを合わせて、 > [公開]をクリックします。
4. ダイアログで、確認のため[公開]をクリックします。マークアップは[公開]に変更され、表示されるようになります。

アーカイブ

公開マークアップをアーカイブすることができます。

1. 2D ドキュメントまたは 3D モデルを開きます。
2. 左側の をクリックして、[マークアップ]パネルを開きます。
3. パネルで、公開マークアップにカーソルを合わせて、 > [アーカイブ]をクリックします。
4. このダイアログで、確認のため[アーカイブ]をクリックします。マークアップはアーカイブ済みに変更され、表示されなくなります。

削除

非公開マークアップを削除することができます。

1. 2D ドキュメントまたは 3D モデルを開きます。
2. 左側の をクリックして、[マークアップ]パネルを開きます。
3. パネルで、非公開マークアップにカーソルを合わせて、 > [削除]をクリックします。
4. ダイアログで、確認のため[削除]をクリックします。

マークアップ ツールを使用

• 長方形: 正方形または長方形のマークアップを作成するには[長方形]を選択します。
• 楕円: 円または楕円のマークアップを作成するには、[円]ツールを選択し、中心をクリックして指定します。斜めにドラッグして円を作成するか、右、左、上、下にドラッグして楕円を作成します。
• 雲マーク: [雲マーク]を選択し、シート全体に雲マークをドラッグします。
• ポリライン: [長方形] [ポリライン]を選択し、クリック操作で最初の点を配置し、さらに必要な回数だけクリックして線分セグメントを描画します。
• ポリゴン雲マーク: [長方形] [ポリゴン雲マーク]を選択し、クリック操作で最初の点を配置し、さらに必要な回数だけクリックして雲マーク セグメントを描画します。
• フリーハンド: クリックして 1 つ目の点を配置し、ドラッグして線や曲線をフリーハンドで描画します。
• 矢印: [矢印]を選択し、始点と終点をクリックします。
• ハイライト: ハイライトをクリックしてドラッグします。[設定]を使用して、ハイライト色を選択します。
• テキスト: [テキスト]ツールを選択し、ドキュメント内をクリックします。次にテキストを入力して、[Enter]を押します。希望に応じて、テキストの後ろの白い背景を表示または非表示にできます。
• 設定 マークアップの色、線の太さ、フォント サイズを指定します。
• 元に戻す: 直前のアクションを元に戻します。
• やり直し: 直前の[元に戻す]アクションをやり直します。
• 削除: マークアップを削除するには、マークアップを選択し、[削除]をクリックします。
• 非公開 : 表示をコントロールするために使用します。プロジェクト メンバーとマークアップを共有するには、 [非公開] > [公開]をクリックします。

レビューのマークアップ履歴

マークアップを追加すると、ドキュメントのマークアップ履歴が更新されます。左側の をクリックして、[マークアップ]パネルを開きます。チームが既存のマークアップに対応したり、新しいマークアップを追加するたびに、改訂履歴に記録されます。マークアップは、作成された段階では[未完了]に設定されています。

フィルタ

マークアップを絞り込んで表示するには、フィルタを適用します。

1. 2D ドキュメントまたは 3D モデルを開いて、[マークアップ] を選択します。
2. [フィルタ]ドロップダウンをクリックします。
3. 1 つまたは複数の条件を選択します。作成者または作成日によってフィルタすることができます。
4. [適用]をクリックします。

並べ替え

マークアップ リストの順序を変更します。

1. 2D ドキュメントまたは 3D モデルを開いて、[マークアップ] を選択します。
2. [並べ替え]ドロップダウンをクリックして、いずれかの基準を選択します。

添付ファイルを追加

[設計図]領域でマークアップに PDF ファイルを添付することができます。

注: 添付できる PDF ファイルは、すでに BIM 360 Docs プロジェクトにアップロードされているものに限られます。

1. 左側の をクリックして、[マークアップ]パネルを開きます。
2. リストのマークアップにカーソルを合わせて、 (添付ファイルを追加)をクリックします。

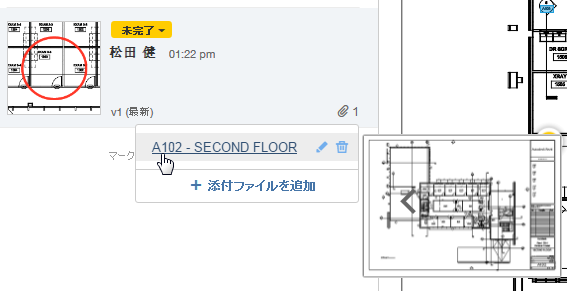

3. 目的のフォルダにナビゲートし、ファイルを選択して、[開く]をクリックします。添付ファイル アイコンが下の画像のように更新され、添付ファイルの個数が表示されます。

   さらに添付ファイルを追加するには、ペーパー クリップ アイコン > [添付ファイルを追加]をクリックします。

添付ファイルを開くには

1. 左側の をクリックして、[マークアップ]パネルを開きます。
2. マークアップにカーソルを合わせて、添付ファイルの個数が表示されているペーパー クリップ アイコンのドロップダウンから[ファイル名]をクリックします。

   添付ファイルまたはハイパーリンク付きの図面が表示された後で、[戻る]をクリックすると、元の図面に戻ります。

添付ファイルの名前を変更するには

1. 左側の をクリックして、[マークアップ]パネルを開きます。
2. マークアップにカーソルを合わせて、ペーパー クリップ アイコンのドロップダウンから[ファイル名]をクリックします。
3. [名前を変更]をクリックして、変更内容を入力します。

添付ファイルを削除するには

添付されたファイルまたはハイパーリンクを削除することができます。削除した内容を元に戻すことはできません。

1. 左側の をクリックして、[マークアップ]パネルを開きます。
2. マークアップにカーソルを合わせて、ペーパー クリップ アイコンのドロップダウンから[ファイル名]をクリックします。
3. [削除]をクリックします。
