リビール

[リビール]グレーディング オブジェクトは、地形サーフェスから舗装の上部まで、建築舗装の目的の表示をコントロールします。既存の建築舗装オブジェクトにのみ、リビールを適用できます。リビールは、一般的な建築要素の場所を指定するために使用します(ローディング ドック、ステップ、階段、通路など)。

グレーディング オブジェクト ツール パレットを使用してリビールを追加する

1. グレーディング オブジェクト ツール パレットをまだ開いていない場合は、[解析]タブ > [Grading Optimization]パネル > [グレーディング オブジェクト ツール]をクリックして開きます。
2. パレットで[リビール]をクリックします。
3. 図面内で建築舗装オブジェクトを選択します。
4. 建築舗装に沿ったリビールの始点を選択します。
5. 建築舗装に沿ったリビールの終点を選択します。
6. [リビールのプロパティ]パネルが開きます。必要に応じて、リビールの標高を指定します。

コンテキスト メニューを使用してリビールを追加する

1. 図面内で建築舗装オブジェクトを選択します。
2. 建築舗装のエッジに沿って右クリックし、[リビールのセグメント] > [追加]を選択します
3. 建築舗装に沿ったリビールの始点を選択します。
4. 建築舗装に沿ったリビールの終点を選択します。
5. [リビールのプロパティ]パネルが開きます。必要に応じて、リビールの標高を指定します。

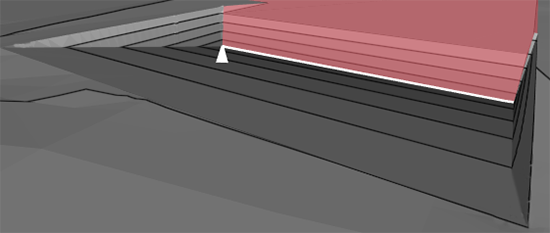

図面では、建築舗装を選択すると、グリップ付きの太い線としてリビールが表示されます。グリップを使用して調整します。
