ゾーン

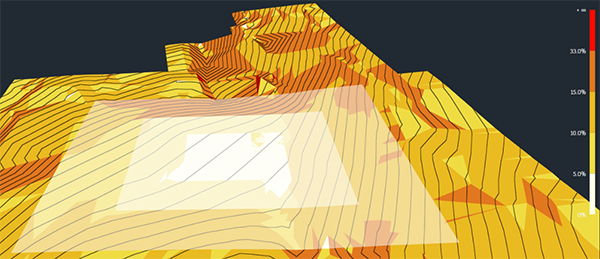

ゾーン グレーディング オブジェクトは、グレーディングに関する特定の考慮が必要なサイトの領域を表します。ゾーンは、勾配、標高、および排水に関する他のグレーディング オブジェクトを含んだり、それらのグレーディング オブジェクトの影響を受けることができます。ゾーンは、舗装されたサーフェス、グレーディング プロジェクトの境界、およびランプ作成の場合に便利です。
ゾーンの優先順位
最適化プロジェクトでは複数のゾーンが使用されることが多いため、互いにどのように相互作用するかを理解することが重要です。グレーディング オブジェクト ブラウザでは、ゾーンに最適化の優先順位が設定されていて、上から下の順に一覧表示されます。
拘束の修正
[ゾーンのプロパティ]パネルで使用できる拘束を活用することで、さまざまなフィーチャのゾーンの詳細を指定することができます。
勾配拘束
勾配の最適化に影響を与える場合、ゾーンでは次の 3 つの操作のいずれかを実行できます。
- グローバル最大勾配拘束と最小排水勾配拘束を既定に設定する
- グローバル最大勾配拘束と最小排水勾配拘束を特定の割合でオーバーライドする
- 勾配拘束をすべて無視し、ゾーン全体で無効にする
位置合わせサーフェス
位置合わせサーフェスとして、ゾーンは特定の方向に傾斜する(勾配拘束が適用されている場合)フラットな平面です。これは、サーフェス ジオメトリに沿ってランプや平らな段を作成する場合に便利です。
専用排水
ゾーンの領域が専用排水とみなされる場合、Grading Optimization はゾーン内の排水ラインと低点のみを認識します。ゾーンの外側にある排水グレーディング オブジェクトは無視されます。ただし、ゾーンの外側にあるサーフェス三角形は、専用排水ゾーンの排水ラインと低点の影響を受けます。
グレーディング制限
ゾーンがグレーディング制限とみなされる場合、ゾーンの境界の周囲のサーフェス三角形は元の標高に固定され、ゾーンの外側ではグレーディングは行われません。これにより、最適化するサーフェス領域を狭めて最適化の計算時間を短縮できます。
