ジョイントを使用して複製

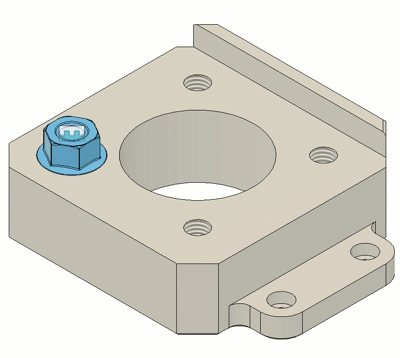

[ジョイントを使用して複製]は、アセンブリ内のコンポーネントと、それらにアタッチされているジョイントを Fusion で複製します。

ジョイントを使用して組み立てられた 1 つまたは複数のコンポーネントを選択し、アセンブリ内のジョイントを使用してアセンブリのインスタンスを配置します。新しい複製コンポーネントは、選択した目的のコンポーネントに結合されます。

開いたジョイントと閉じたジョイント

開いたジョイントは、選択したコンポーネントにアタッチされ、選択した 2 つのコンポーネント間にはアタッチされません。開いたジョイントを使用して、インスタンスを配置することができます。ジョイントの片側はまだコンポーネントにアタッチされておらず、各インスタンスを配置する際にもう片側を定義します。

閉じたジョイントは、選択した 2 つのコンポーネント間にアタッチされます。閉じたジョイントを持つアセンブリを複製すると、そのジョイントはアセンブリと一緒に複製されます。閉じたジョイントを使用して、インスタンスを配置することはできません。

選択	例

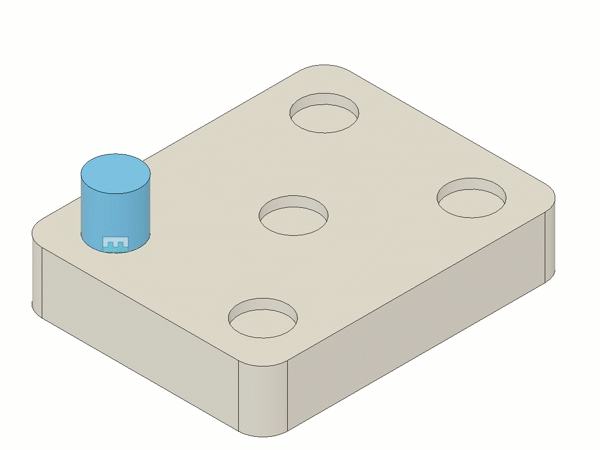

開いたジョイント	ジョイントを 1 つ持つコンポーネントを 1 つ選択すると、そのジョイントを使用して、選択したコンポーネントとジョイントのインスタンスを配置できます。

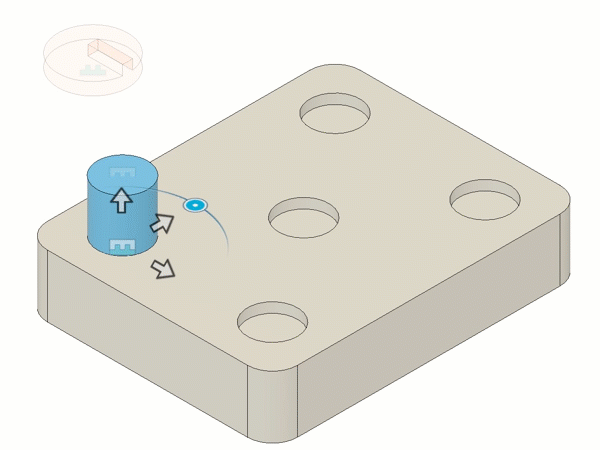

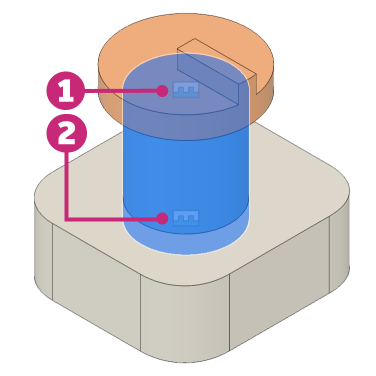

開いたジョイント 開いたジョイント	どちらのジョイントを使用しても、選択したコンポーネントのインスタンスを配置できます。

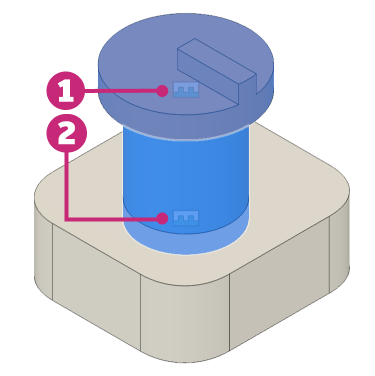

閉じたジョイント 開いたジョイント	ジョイント 2 を使用して、選択したコンポーネントのインスタンスを配置できます。

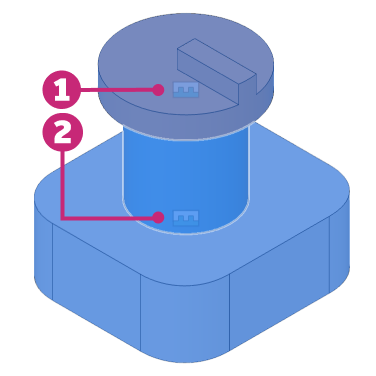

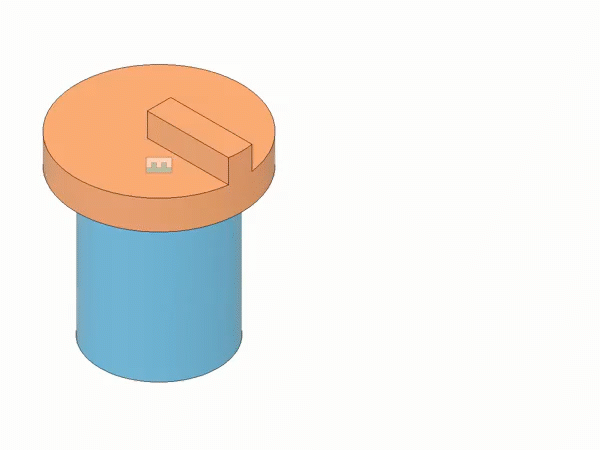

閉じたジョイント 閉じたジョイント	選択範囲をその場で複製することができます。

インスタンスの関連付け

コンポーネント インスタンスは関連付けられています。元のコンポーネントまたは複製するコンポーネントを修正すると、その変更はすべてのインスタンスに影響します。

ジョイント インスタンスは独立しています。元のジョイントまたは複製ジョイントを修正しても、その変更は他のジョイントには影響しません。
