コンテキスト内で外部コンポーネントを編集する

Fusion の親デザインのコンテキスト内で外部コンポーネントを編集する方法について説明します。

1. 外部コンポーネントをデザインに挿入するには、データ パネルでコンポーネントにナビゲートし、右クリックして[現在のデザインに挿入]をクリックします。

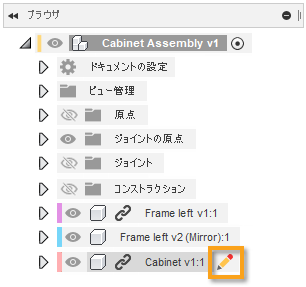

2. ブラウザで、編集する外部コンポーネントにマウス カーソルを合わせ、[インプレイス編集] をクリックします。



3. 省略可能: [インプレイス編集]メニューで、関連付けを調整します。

   • 関連付け

   • 関連付けなし



4. コンポーネントに対して関連付けのない変更を行います。

   • スケッチおよびその他のフィーチャを直接編集します。
   • 非アクティブなコンポーネントに対する距離を計測します。

5. アセンブリ コンテキストを作成するには、親デザイン内の非アクティブなコンポーネントから以下のジオメトリを参照します。

   • エッジ、面、点

   • 寸法と拘束

   • [位置]

   • 投影とうえい

   • 終端

     注: 非アクティブなコンポーネントのジオメトリを参照すると、ブラウザの外部コンポーネントのノードの下に[アセンブリ コンテキスト]フォルダが作成されます。このフォルダにコンテキストが作成されます。後で戻って編集することができます。



6. [インプレイス編集] メニューで、 [インプレイス編集を終了] をクリックして、親デザインに戻ります。



7. 変更を保存します。

アセンブリ コンテキストが、親デザインのタイムライン内に作成されます。
