アセンブリ内に関連付けのある参照を作成する
[参照オブジェクト] ツールを使用して、Fusion で外部コンポーネントとアセンブリ内の他のデザイン フィーチャとの間に明示的な関連付けのある参照を作成する方法について説明します。
関連付けのある参照を作成する
外部コンポーネントが含まれているアセンブリを開きます。
ブラウザで、外部コンポーネントの横にある[インプレイス編集]
をクリックします。
キャンバスの上部にある[インプレイス編集]メニューを展開します。

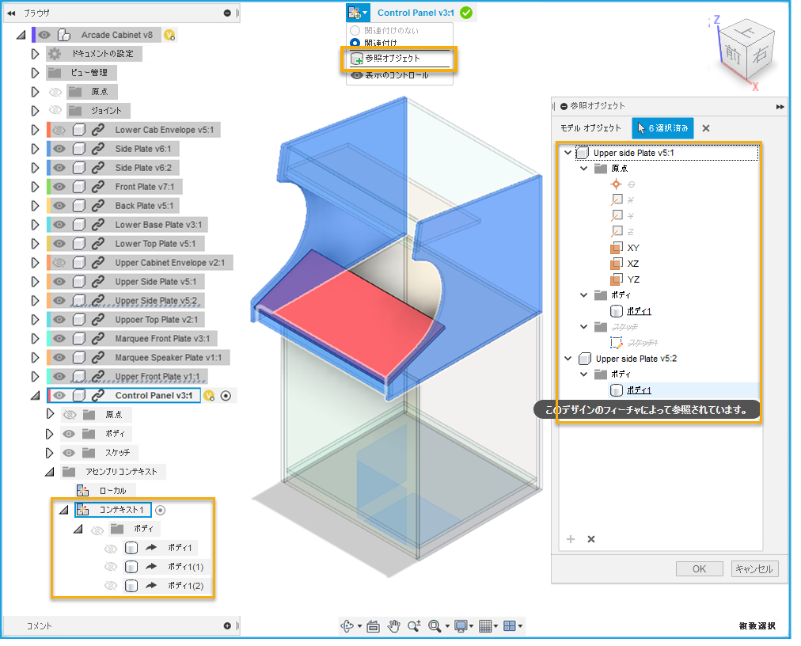

[参照オブジェクト]を選択します。
[参照オブジェクト]ダイアログが表示されます。
ブラウザまたはキャンバスで、アセンブリで参照する以下のデザイン フィーチャを選択します。
コンポーネント
Body
スケッチ
構築ジオメトリ
省略可能: ダイアログで、オブジェクト、フォルダ、またはコンポーネントを選択し、
Xボタンをクリックして除外します。[OK]をクリックします。

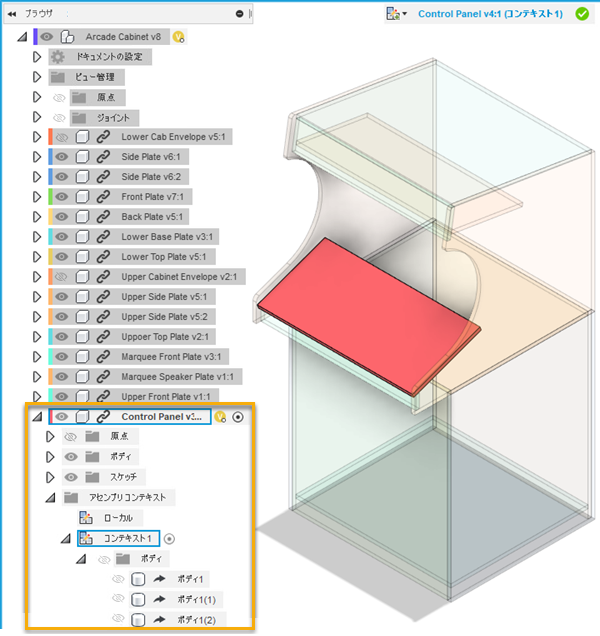

ブラウザでは、選択したデザイン フィーチャがアセンブリ コンテキストに派生されます。
[インプレイス編集] メニューで、 [インプレイス編集を終了]
をクリックして、親デザインに戻ります。アセンブリを保存します。
外部コンポーネントを右クリックします。
[開く]を選択して、独自のドキュメント タブでデザインを開きます。
ブラウザで、[アセンブリ コンテキスト]フォルダを展開します。

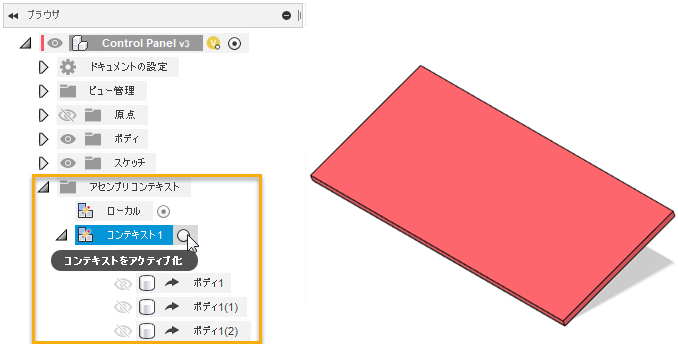

[アセンブリ コンテキスト]の横にある[コンテキストをアクティブ化]ラジオ ボタンをクリックしてアクティブにします。
[参照オブジェクト] ツールで参照したデザイン フィーチャがコンテキスト内で表示されます。それらのフィーチャの不透明度は下がります。外部コンポーネントで作業する際に、任意のデザイン フィーチャを参照することができます。

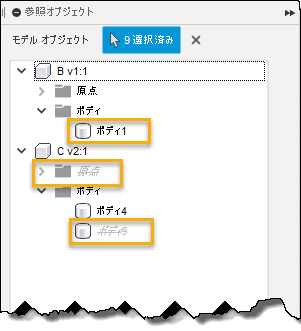

外部コンポーネント内のジオメトリと参照されているデザイン フィーチャとの間に関連付けのある関係を作成すると、オブジェクトは[参照オブジェクト]ダイアログに下線付きの太字で表示されます。デザイン フィーチャを除外すると、オブジェクトはグレーの取り消し線付きで表示されます。
アセンブリ内の参照されているデザイン フィーチャが変更された場合、アセンブリを更新して最新ではないアセンブリ コンテキストを同期すると、変更内容が外部コンポーネントに反映されます。外部コンポーネント内のジオメトリとアセンブリ内の参照されているデザイン フィーチャとの間に作成した関連付けのある関係も、変更内容を反映するように更新されます。
