外部コンポーネントを置換する

Fusion でアセンブリ内の外部コンポーネントを別の外部デザインに置き換える方法について学習します。

1. ブラウザで、置き換える外部コンポーネントを見つけます。

2. コンポーネントを右クリックして、コンテキスト メニューを表示します。

3. [コンポーネントを置換]を選択します。

   [コンポーネントを置換]ダイアログが表示されます。

4. ダイアログで、別の外部デザインにナビゲートして選択します。

5. 省略可能: アセンブリ内の選択したコンポーネントの同一のインスタンスをすべて置き換える場合は、[すべてのインスタンスを置換]をオンにします。

6. [置換]をクリックします。

アセンブリ内で外部コンポーネントが新しい外部デザインに置き換えられます。

名前を付けて保存して置換する

外部コンポーネントから新しいデザインを作成し、それを参照するようにアセンブリを更新するには、 [名前を付けて保存して置換] を使用します。

1. ブラウザで、コピーおよび置換する外部コンポーネントを見つけます。

2. コンポーネントを右クリックして、コンテキスト メニューを表示します。

3. [名前を付けて保存して置換] を選択します。

   [名前を付けて保存して置換] ダイアログが開きます。

4. 名前を入力し、新しいデザインの場所を選択します。

5. 省略可能: アセンブリ内の選択したコンポーネントの同一のインスタンスをすべて置き換えるには、 [すべてのインスタンスを置換] をオンにします。

6. [保存] をクリックします。

このツールは、新しい外部デザインを作成し、アセンブリ内のコンポーネントを置き換えます。

ヒント

• 置き換えられたコンポーネントが元のコンポーネントの直接コピーである場合、Fusion はジョイントやアセンブリ コンテキストなどのアセンブリ関係を元のコンポーネントから再接続します。

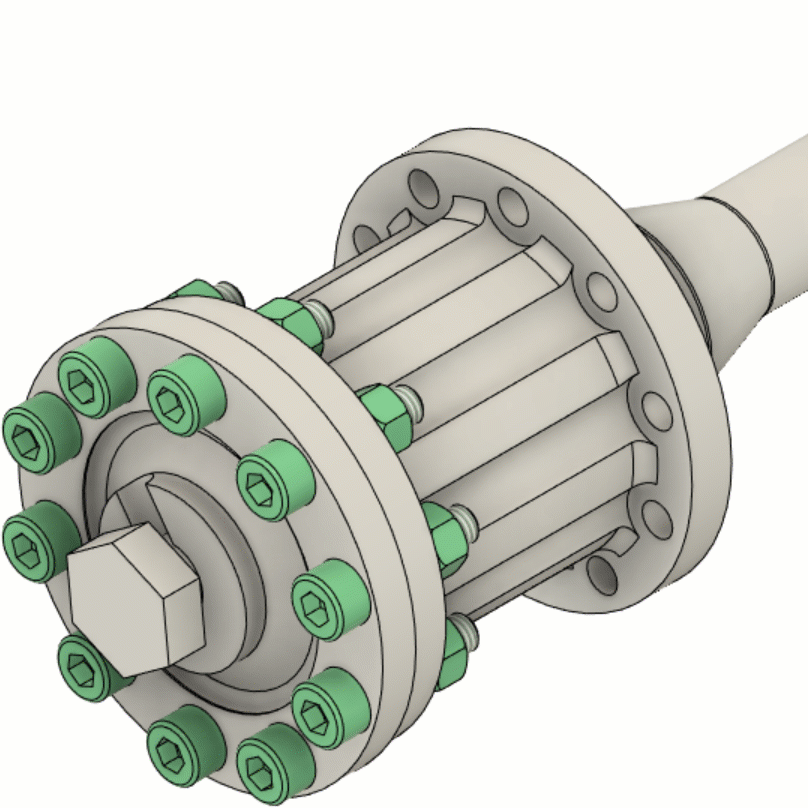

• パラメトリック モデリング モードで、パターン内のインスタンスであるコンポーネントを選択すると、パターン内のすべてのインスタンスが置換されます。
