外部コンポーネントを解決する
未解決の外部コンポーネントまたは派生デザインが含まれている *.f3d および *.f3z のデザインを開き、Fusion でそれらのコンポーネントを解決する方法について説明します。
外部コンポーネントまたは派生デザインを解決する

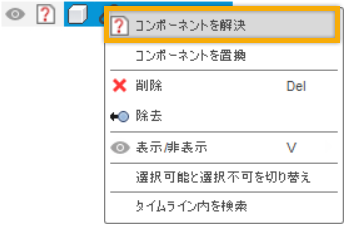

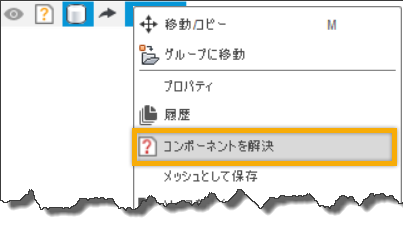

- ブラウザで、未解決のコンポーネントまたは派生デザインを右クリックします。
- [コンポーネントを解決] を選択します。
 |
 |
| 未解決の外部コンポーネント | 未解決の派生デザイン |
[コンポーネントを解決] ツールを使用すると、アクティブなデザイン内の外部コンポーネントを解決するために、アクセスを要求したり、プロジェクトを解凍したり、削除されたデザインを復元することができます。
コンポーネントが未解決になる理由と、解決するためのアクションを次に示します。
| 理由 | 管理者のアクション | 管理者以外のアクション |
|---|---|---|
| プロジェクトをアーカイブした | プロジェクトを解凍します。 | プロジェクト管理者に連絡します。 |
| ソース デザインを削除した | ごみ箱からデザインを復元します。 | プロジェクト管理者に連絡します。 |
| 完全に削除されたソース デザイン | 未解決の外部コンポーネントを削除します。 | プロジェクト管理者に連絡します。 |
| プロジェクトへのアクセス権がない | プロジェクトに参加します。 | オープン プロジェクト: プロジェクトに参加します。 クローズド プロジェクト: プロジェクトへのアクセス権を要求します。 |
| 別のチームのデザイン | Web Client 内の場所にナビゲートし、デザインをこのチームに [移動] または [コピー] します。 | チーム管理者に連絡します。 |
| 保留中の/部分的な/失敗したアップロード | アップロードが完了するまで待つか、もう一度アップロードします。 | プロジェクト管理者に連絡します。 |
| コンフィギュレーションのアップロードが未完了 | 解決のためにコンフィギュレーションを再生成します。 | コンフィギュレーションを再生成するか、プロジェクト管理者に連絡します。 |
| デザインに締結部品が含まれている | 締結部品プロジェクトに全員を招待し、少なくとも[エディタ]の役割を付与します。 | チーム メンバー: チーム管理者を含むすべてのメンバーを締結部品プロジェクトに招待し、少なくとも[エディタ]の役割を付与します。 プロジェクト投稿者: プロジェクトへのアクセスを要求します。 |
未解決の外部コンポーネントを置換する

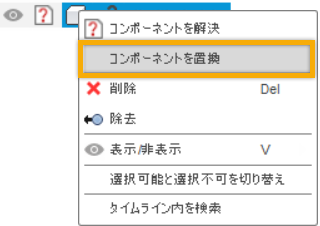

[ブラウザ] で、未解決のコンポーネントを右クリックします。
[コンポーネントを置換] を選択します。
[コンポーネントを置換] ダイアログが表示されます。
ダイアログで、別のデザインにナビゲートして選択します。
省略可能: アセンブリ内の選択したコンポーネントの同一のインスタンスをすべて置き換える場合は、 [すべてのインスタンスを置換] をオンにします。
[置換] をクリックします。
未解決のコンポーネントが置換されます。
未解決の外部コンポーネントを削除する

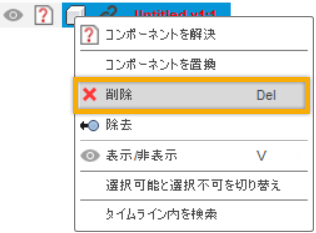

- ブラウザで、未解決のコンポーネントを右クリックします。
- [削除] を選択します。
未解決のコンポーネントが削除されます。
未解決のコンポーネントを計算する

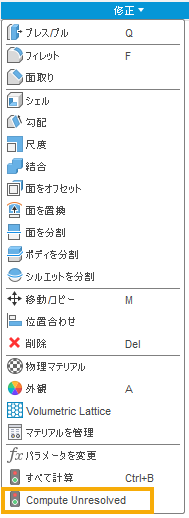

コンポーネントを解決する前にデザインに大きな変更を加える場合は、まず [修正] > [未解決を計算] ツールを使用する必要があります。アセンブリ内の未解決の外部コンポーネントに関連するフィーチャのみを計算します。デザインを編集または保存する前に、未解決のコンポーネントに関連するフィーチャを計算する必要があります。
注: 未解決のコンポーネントに接続されているため解決できないジョイント、ジョイントの原点、アセンブリ コンテキストなどのアセンブリ関係がある場合は、タイムラインにエラーが表示されます。
