接線関係を作成する

[接線関係]コマンドを使用して、Fusion で、1 つのコンポーネントのボディ上の面と、アセンブリ内の別のコンポーネントのボディ上の接続された面のセットとの間に、接線関係を作成する方法を学習します。

1. [デザイン] > [ソリッド] > [アセンブリ] > [接線関係] をクリックします。

   [接線関係]ダイアログが表示されます。

2. キャンバスで、コンポーネント 1 のボディ上の面を選択します。

3. コンポーネント 2 のボディ上の面を選択します。

   コンポーネントが移動し、接線関係のプレビューが表示されます。

4. [OK]をクリックします。

2 つのコンポーネントで選択したボディ間に、新しい接線関係が確立されます。選択した面は、互いに接する位置関係を維持します。

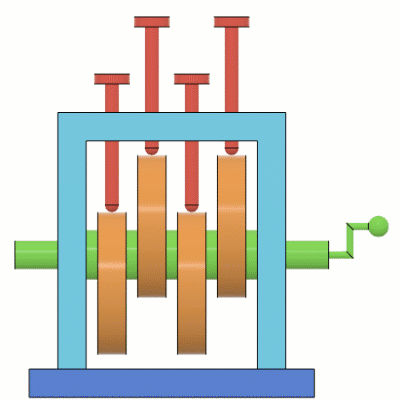

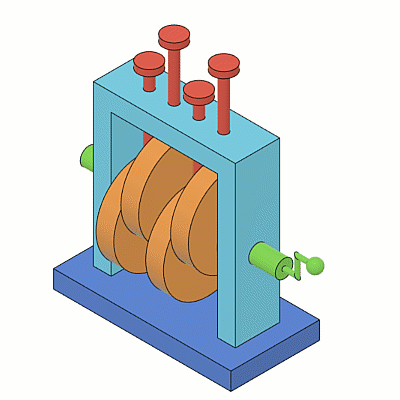

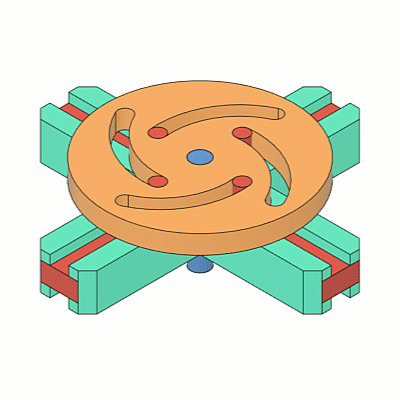

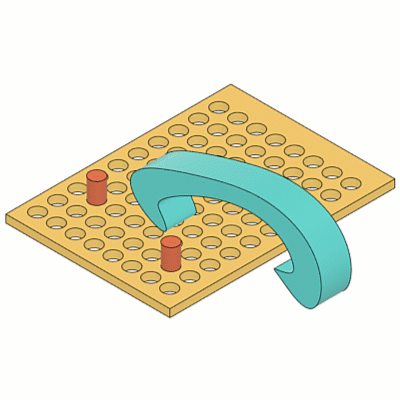

ヒント

• 最初にジョイントを追加し、次に接線関係を定義します。
• 正接を維持する面を選択して、ジョイント アセンブリのモーションを強化します。
