他の CAD アプリケーションで作成されたデザインをアップロードする
他の CAD アプリケーションで作成されたデザインを Fusion のプロジェクトにアップロードする方法について説明します。
Desktop Connector がコンピュータにインストールされていることを確認します。インストールすると、Windows エクスプローラのコンピュータに Fusion ドライブが表示されます。
使用するチームにナビゲートし、次にプロジェクト フォルダとサブ フォルダにナビゲートします。
Fusion で使用するパーツおよびアセンブリ ファイルを、ナビゲート先のフォルダにコピーして貼り付けるか、名前を付けて保存します。
すべてのファイルがフォルダ内に存在することを確認します。
Fusion を開きます。使用するチームにナビゲートし、次にプロジェクト フォルダとサブ フォルダにナビゲートします。データ パネルのファイルが自動的に更新され、Desktop Connector で追加したファイルに反映されます。Desktop Connector を使用してファイルを追加する場合、データ パネルに表示されているチーム ファイルを更新するには数秒かかります。
ヒント: [更新]
をクリックして、データが完全に同期されていることを確認します。Fusion では、使用可能なデータのタイプ(この例では .ipt ファイル)が表示されることに注意してください。

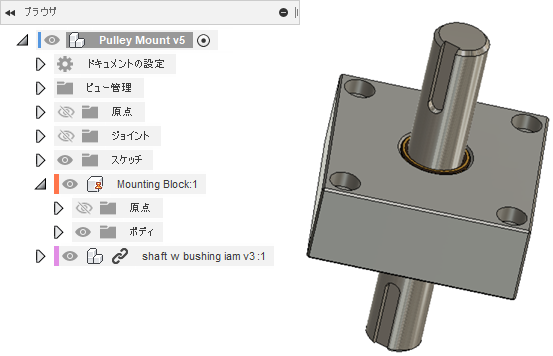

注: アセンブリ ファイルは、いくつかの分散したサブアセンブリとパーツ ファイルを含む単一の最上位アセンブリ ファイルではなく、複合ファイルとして、データ パネルに表示されます。データ パネルで目的のファイルを探し、既存のデザインに挿入します。図では、ブッシュ付きシャフト コンポーネントは Inventor アセンブリ ファイルです。
