ジョイントのタイプ
Fusion のジョイント タイプについて説明します。
[ジョイント]ツールと[位置固定ジョイント]ツールの両方を使用して Fusion 7 つのタイプのジョイントを作成できます。各ジョイント タイプは、異なる自由度を使用してモーションを定義します。また、[モーション制限]を追加したり、[接触セット]、[剛性グループ]、およびジョイントと組み合わせたその他のコンポーネント関係を使用して、デザインでよりリアルな動きを作成することもできます。
剛性

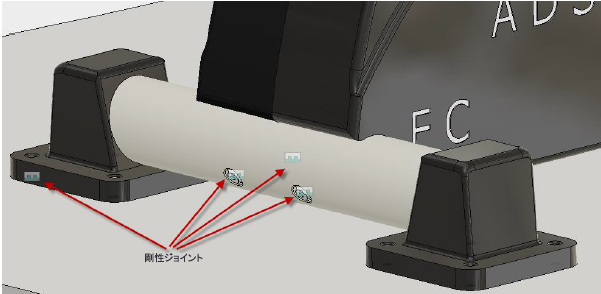

剛性  ジョイント タイプは、コンポーネントを一緒にロックし、すべての自由度を削除します。可能な[モーション]: なし [回転]: コンポーネントの回転軸を定義します。 共通の使用:
|
 |
回転
回転  ジョイント タイプを使用すると、追加の移動を行わずに、コンポーネントをジョイントの原点を中心に回転できます。可能な[モーション]: 1 回転 [回転]: コンポーネントの回転軸を定義します。 共通の使用:
|
 |
スライダ

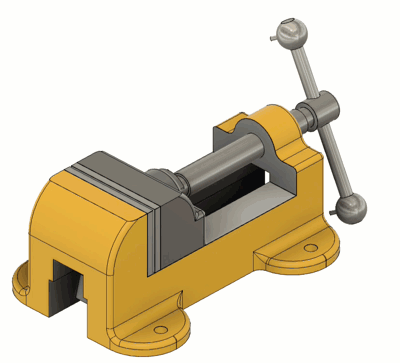

 スライダ ジョイント タイプは、追加の回転を行わずに、コンポーネントを 1 つの軸に沿って移動します。可能な[モーション]: 1 つの変換 [スライド]: コンポーネントが移動する軸を選択します。 共通の使用:
|
 |
円柱状

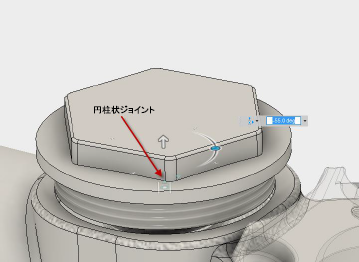

円柱状  ジョイント タイプを使用すると、コンポーネントが 1 つの軸を中心に回転し、1 つの軸に沿って移動できます。可能な[モーション]: 1 つの変換と 1 つの回転 [軸]: コンポーネントが移動や回転する軸を定義します。 共通の使用:
|
 |
ピンスロット

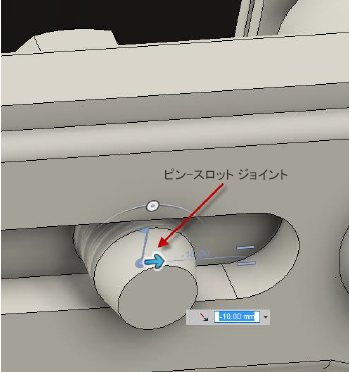

ピンスロット  ジョイント タイプを使用すると、コンポーネントが 1 つの軸を中心に回転し、別の軸に沿って移動できます。可能な[モーション]: 1 つの変換と 1 つの回転 [回転]: コンポーネントが移動する軸を定義します。 [スライド]: コンポーネントが回転する軸を定義します。 共通の使用:
|
 |
平面

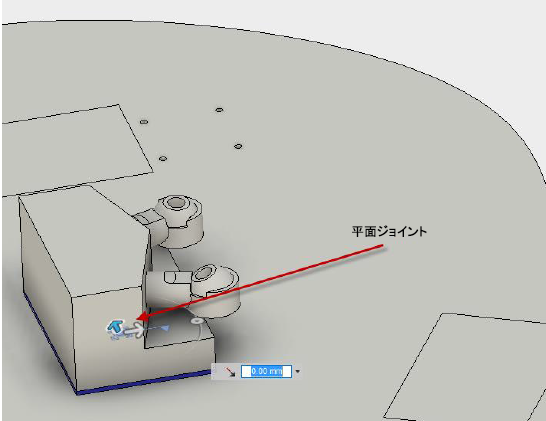

平面  ジョイント タイプを使用すると、コンポーネントが 2 つの軸に沿って移動し、1 つの軸を中心に回転できます。可能な[モーション]: 1 つの変換と 1 つの回転 [法線]: コンポーネントが回転する軸を定義します。 [スライド]: 平面移動の軸を定義します。 共通の使用:
|
 |
ボール

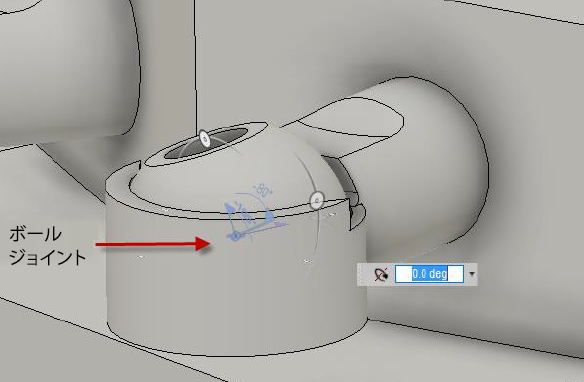

ボール  ジョイント タイプを使用すると、ジンバル システムを使用して、コンポーネントが 3 つすべての軸の周りを回転できます(3 つのネストした回転)。このとき、移動は行われません。可能な[モーション]: 1 つの変換と 1 つの回転 [ピッチ]: コンポーネントの横方向の回転軸を定義します。 [ヨー]: コンポーネントの垂直方向の回転軸を定義します。 [ロール]: ロールの縦軸は、ピッチとヨーが定義されると自動的に定義されます。 共通の使用:
|
 |
軸定義
- [X 軸]、[Y 軸]、および[Z 軸]を使用すると、ジョイントの原点と交差する定義済みの軸を選択できます。
- [カスタム軸]を使用すると、ジョイントの原点から離れた軸を選択できます。
注: ジョイントを作成すると、パラメトリック モデリングで変更できるパラメータも作成されます。
注: ジョイントを作成する場合、自由度を最小限に抑えることで、アセンブリを迅速にテストできます。
