[傾斜した平坦部加工]オプション

Fusion Manufacturing Extension

この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報。

[平坦]加工ダイアログの[複合軸]タブにある**[傾斜した平坦部加工] **オプションを使用することにより、傾斜した平坦領域を加工することができます。

[傾斜した平坦部加工]ダイアログ

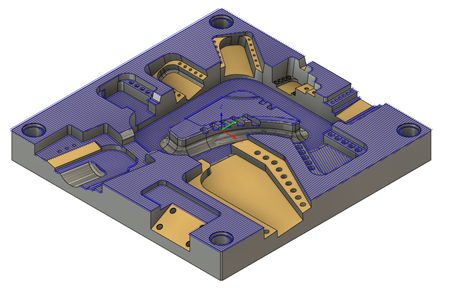

傾斜した平坦部なしで加工された平坦領域

平坦領域のみを加工する平坦ツールパス

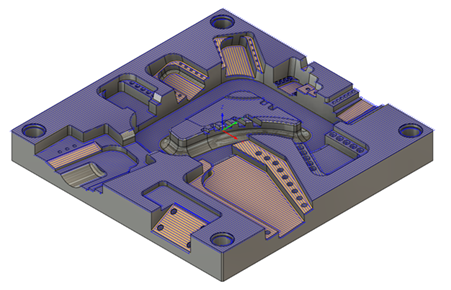

傾斜した平坦部で加工された平坦領域

傾斜領域を加工する平坦ツールパス

[工具軸参照] から参照される最小と最大の傾斜角度を使用して、加工する傾斜領域を制御することができます。

注: [傾斜した平坦部加工]を選択すると、モデルのジオメトリ全体が考慮されるため、[図形]タブから特定の加工境界にツールパスを制限することはできません。
