傾斜した平坦部加工

Fusion Manufacturing Extension

この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報。

  1. [製造]作業スペースのツールバーで、[ミル] > [3D] > [フラット]をクリックします。

    [フラット]ダイアログが開きます。

  2. 工具の選択、加工境界の定義、および高さの設定に必要な手順を完了します。

    注: 取残し加工を使用する場合、この操作で使用する工具は、通常は前の操作で使用した工具よりも小さくする必要があります。

  3. [複合軸]タブで、[傾斜した平坦部加工]チェックボックスをオンにします。

  4. [工具軸参照] ドロップダウン メニューからオプションを選択し、工具の傾斜角度の測定開始位置を指定します。

  5. [最小傾斜角度]を指定します。

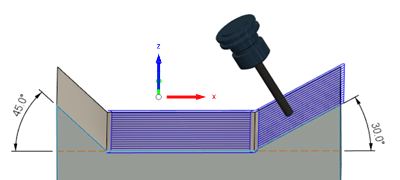

    次の例では、[最小傾斜角度]は 0 度に設定され、[最大傾斜角度]は 30 度に設定されています。これは、工具が [工具軸参照] を中心に 0 ~ 30 度の間で傾斜できることを意味し、これにより平坦領域は、水平から 0 ~ 30 度の間で加工されることになります。

    傾斜した平坦部で加工された平坦領域

    工具軸参照から 30 度傾斜

    ヒント: 傾斜領域のみを加工する場合、[最小傾斜角度] に 0 度より大きな値を入力します。

  6. [最大傾斜角度]を指定します。
