平行パスを最適化する

1. [製造]作業スペースのツールバーで、[ミル] > [3D] > [急斜面と緩斜面] をクリックします。

   [急斜面と緩斜面]ダイアログが開きます。

2. 工具の選択、加工境界の定義、および高さの設定に必要な手順を完了します。

3. [パス]タブで、[しきい値角度]を 90 度に設定します。これにより、モデル上の緩斜面パスのみが生成されます。

4. [緩斜面パス]グループの[タイプ]ドロップダウン メニューから[走査線]を選択します。[最適化された垂直パス]チェックボックスが表示されます。

5. [最適化された垂直パス]チェックボックスをクリックします。

6. [切削ピッチ]値を指定します。

7. [OK]をクリックして、ツールパスを生成します。

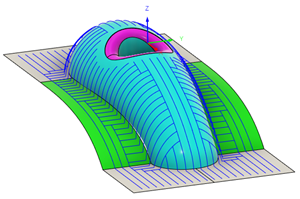

急斜面と緩斜面ツールパスが平行パスのみで生成されます。これらのパスは、急斜面領域で垂直に伸びるパスも含めるように最適化されています。
