ホルダーのリファレンス

[ホルダー]タブの設定

パラメータ	説明
説明	ホルダーの説明文です。この説明は、工具名に含まれています。
ベンダー	ホルダーの製造元またはベンダーです。この特定のホルダーの購入元を識別するために使用します。
プロダクト ID	ベンダーによるホルダーの識別子(ID)です。このホルダーのカタログ、モデル、またはパーツ番号を使用できます。
プロダクトリンク	このホルダーを入手するためのベンダーの Web サイトまたは連絡先情報です。このリンクは、工具ライブラリの[情報]タブに表示されます。このリンクを選択すると、サプライヤの外部 Web サイトに移動します。

次の例では、1/2 インチエンドミルホルダー用に延長して、基本的な R8 スタイル工具ホルダーを作成します。

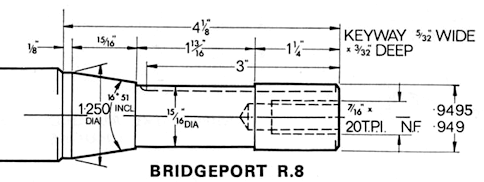

r8 コレット工具ホルダーの図

工具ホルダーは、複数のセグメントを積み重ねることで作成されます。各セグメントは、セグメントの[高さ]、[上側直径]、[下側直径]で構成されます。セグメントを追加するには、アイコンを選択します。
