[2D 負荷制御粗取りでフェイシングする]のリファレンス

2D 負荷制御粗取りを使用してパーツをフェイシングします。

[製造]作業スペースで、次の手順を実行することにより、 [2D 負荷制御粗取り] を使用してフェイシング操作を実行することができます。

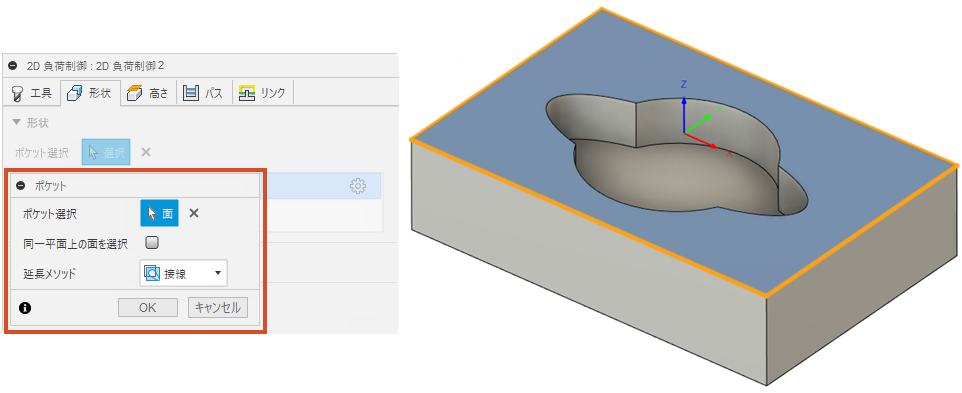

1. [ジオメトリ]タブの[ポケット選択]で、[形状の選択]ドロップダウン リストを展開し、[ポケット]を選択します。





   ポケット選択

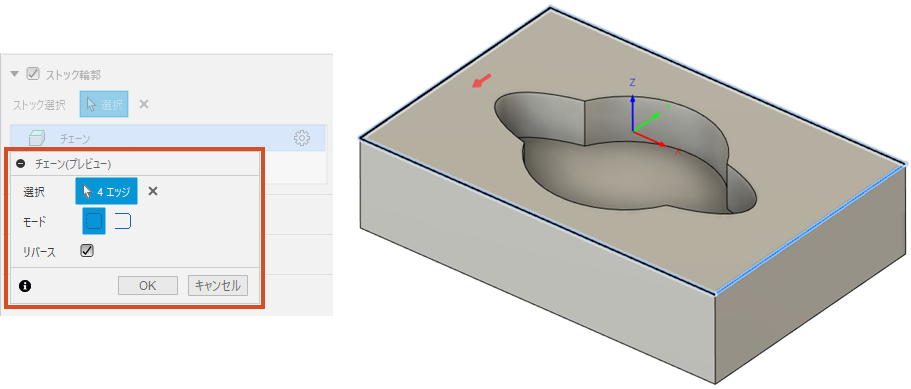

2. [ストック輪郭]チェックボックスをクリックし、[形状の選択]ドロップダウン リストを展開して[チェーン]を選択し、フェイシング操作のストック輪郭を選択します。

ストック輪郭を選択する

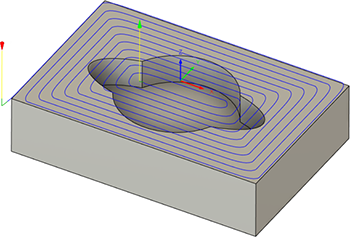

結果として生成されたツールパスは、画像と同じような形になるはずです。

フェイシング操作のための 2D 負荷制御ツールパス
