アクティビティ 8: 走査線仕上げ

このアクティビティでは、走査線加工法を使用して、加工境界内の等間隔の行を切削します。

切削は加工平面内を平行に行われ、Z 軸方向に上下にサーフェスをたどります。走査線パスは、緩斜面領域および切下げ加工切削の仕上げに最適です。

前提条件

アクティビティ 7 を完了していること。

手順

新しい 3D 走査線操作を開始し、工具[#21 - Ø6 mm R3 mm ball]がまだアクティブな工具であることを確認します。
1. [製造]ツールバーの[ミル]タブで、[3D] > [走査線] を選択します。
2. [工具] タブを選択します。
3. 必ず工具[#21 - Ø6 mm R3 mm (Ball end mill)]がまだアクティブな工具であることを確認してください。
加工領域の制限と角度付き壁の傾斜のコントロール。
1. [走査線]ダイアログで、 [ジオメトリ] タブに移動します。
2. [傾斜]チェックボックスをオンにします。
3. [傾斜終了角度]を 35 度に設定します。これにより、加工は 0° (水平)から 35° の面に制限されます。前回のツールパスでは傾斜開始角度 30° から 90° が使用されているため、これによりツールパス間のオーバーラップは 5° になります。
4. [サーフェスマネージャ] グループで、をクリックしてサーフェスのグループを追加します。[面]ダイアログが開きます。

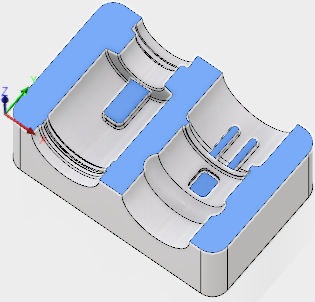

5. [選択] ボタンをアクティブにして、下のイメージに示すように、平坦面をすべて選択します。
6. [アクション]グループボタンから[回避]を選択します。
7. [OK] をクリックします。
トップより下を切削するようにツールパス領域を制限します。
1. [高さ]タブをクリックします。
2. [トップ高さ] ドロップダウンリストは、 [モデルトップ] に設定する必要があります。
3. トップ高さの[オフセット]を -1 mm に設定します。トップに面ミルを適用したため、この領域は既に加工されているはずです。[オフセット]により、ツールパスがパーツの上面の下から開始されることが保証されます。
切削ピッチの切削値、切削角度。
1. [パス]タブをクリックします。
2. [切削ピッチ]を .2 mm に設定します。
3. [パス方向] を 45 度に設定します。
早送り退避のクリアランス方法をコントロールします。
1. [リンク]タブをクリックします。
2. [退避方法]ドロップダウンリストを[最小退避]に設定します。
3. [安全距離]を 6 mm に設定します。
4. [進入と移動]グループで、[移動タイプ]ドロップダウンリストを[直線]に設定します。
5. [OK]をクリックして計算を開始します。

アクティビティ 8 のサマリー

このアクティビティでは、前のツールパスにオーバーラップする傾斜角度を持つ走査線仕上げ操作を作成し、サーフェスマネージャを使用して平坦面を除外し、オフセットを使用してトップ高さを制限しました。

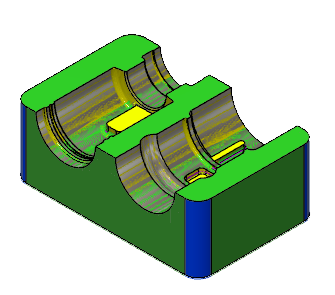

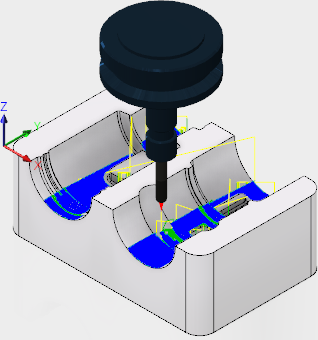

計算されたツールパスを以下に示します。	シミュレートされたツールパスを以下に示します。

ツールパスは、赤色の矢印の始点、黄色の早送り動作、緑色の進入/退出動作、青色の切削動作、および終点の緑色の矢印で示されています。
