アクティビティ 3: 3D 負荷制御粗取りを使用して粗取りする

このアクティビティでは、3D 負荷制御粗取り加工法を使用して、余分な材料の大部分を除去します(粗取り)。

前と後

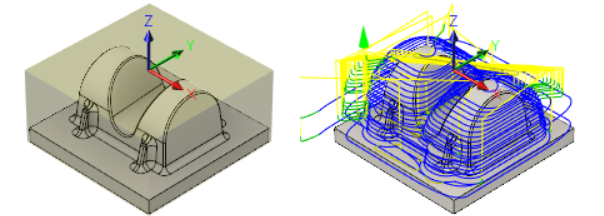

未加工のストック材料(左)。3D 負荷制御粗取りが適用されたパーツ(右)。

前提条件

工具ライブラリが作成されていること(アクティビティ 2)。

手順

[3D 負荷制御粗取り] ダイアログで、[#10 - Ø20 R1 mm bullnose tool]を選択します。
1. [製造] ツールバーの [ミル] タブで、 [3D] > [3D 負荷制御粗取り] を選択します。
2. [工具]タブで、[選択]をクリックして工具ライブラリにアクセスします。
3. 作成した[Tutorial4]ライブラリから、工具[10 - Ø20 R1 mm bull nose]を選択します。
4. [選択]をクリックして[工具を選択]ダイアログを閉じます。

  注: [ジオメトリ]タブでは、既定のモデルと制限の設定をオーバーライドすることができます。この例では、セットアップで以前に定義された既定のストック、モデル、WCS の方向を使用でき、何も変更する必要はありません。
パーツのフラット領域までのみを加工してパーツの矩形のベースは除外するように、高さを設定します。
1. [高さ]タブをクリックします。
2. [ボトム高さ]ドロップダウンメニューから、[選択]を選択します。
3. [参照ボトム]については、下図に示すように底面に沿った頂点の 1 つを選択します。
加工パスのパラメータを指定します。
1. [パス]タブをクリックします。
2. [緩斜面領域を加工する]チェックボックスをオンにします。
3. [最大緩斜面切削ピッチ]を 1 mm に設定します。
4. [最大粗取り切込みピッチ]を 25 mm に設定します。
5. [中間切込みピッチ]は 2.5 mm のままにします。注: このパラメータは[最大粗取り切込みピッチ]設定で自動的に更新されます。
6. [フラット領域を検出]チェックボックスをオンにします。
7. [仕上げ代]グループで、[径方向の仕上げ代]を 0.3 mm に設定します。

  注: [軸方向の仕上げ代]の値が[径方向の仕上げ代]の値を反映するように自動的に更新されたことを確認します。

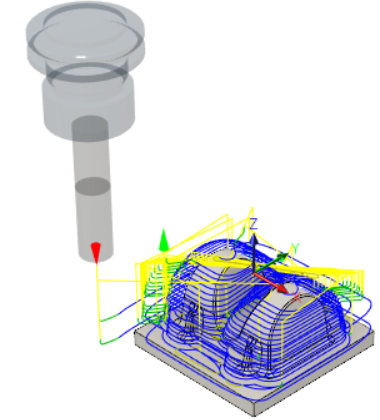

8. [OK]をクリックすると、ツールパスの計算が自動的に開始されます。キャンバスにプレビューが表示されます。

注: ツールパスが生成されているときは、[CAM タスクマネージャ]ダイアログの[非表示]ボタンを押して、作業を続けることができます。[CAM タスクマネージャ]を非表示にすると、ツールパスの計算がバックグラウンドで続行しますが、ブラウザで進行状況を直接確認することができます。ほとんどの方法で、ツールパスのプレビューを生成中に確認することができます。問題があるかどうかを早期に確認でき、タスクを中止してパラメータを変更できるため、便利です。[製造]ツールバー > [管理] > [タスクマネージャ]

をクリックすることにより、ダイアログを復元することができます。タスクを中止するには、[CAM タスクマネージャ]で[中止]を押すか、またはブラウザで操作を右クリックしたときに[生成を中止]を選択します。[タスクマネージャ]の詳細については、「タスクマネージャについて」を参照してください。

アクティビティ 3 のサマリー

このアクティビティでは、粗取り操作として 3D 負荷制御粗取り加工法を使用して、余分な材料の大部分を除去しました。
