[開いたポケット加工]のリファレンス

Fusion で開いた 2D ポケットを加工する最適な方法は、2D 負荷制御粗取り加工法を使用することです。

2D 負荷制御粗取り加工法を使用して開いた 2D ポケットを加工するには、次の手順に従います。

1. [製造] 作業スペースのツールバーで、[ミル] > [2D] > [2D 負荷制御粗取り] をクリックします。

   [2D 負荷制御粗取り] ダイアログが開きます。

2. [ジオメトリ] タブで、 [ポケット選択] の横にある [選択] をクリックします。

3. [ポケット選択] テーブルで、行のドロップダウン リストを開き、 [ポケット] を選択してから、キャンバス上の開いたポケットを選択します。

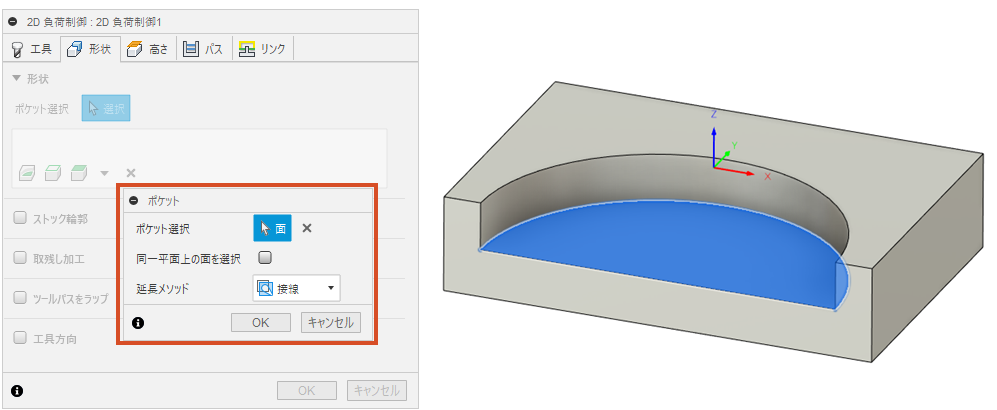

   開いたポケットを選択

4. 形状に一致するように、リンクの高さを調整します。

   ストックの上部が切削深さより上にあることを確認します。

5. [OK]をクリックして、ツールパスを生成します。

ツールパスは、以下のイメージと同じような形になるはずです。

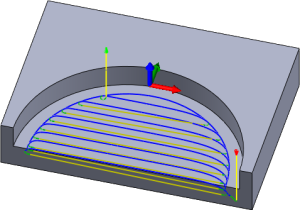

開いたポケットの 2D 負荷制御ツールパス
