アクティビティ 7: ツールパスをポスト処理する

この最後のアクティビティでは、すべてのツールパスを再生成してシミュレートします。これにより、ツールパスのエラーを特定して修正することができます。ツールパスに問題がなければ、操作をポスト処理して、工作機械で使用する NC コードを生成します。

前提条件

• アクティビティ 6 を完了していること。

手順

1. Setup1 のツールパスを再生成します。

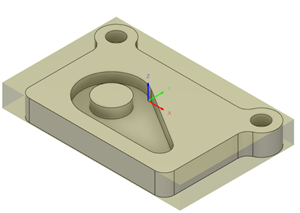

   1. ブラウザで、[Setup1]ノードをクリックしてアクティブにします。



   2. [製造]作業スペースのツールバーで、[ミル] > [アクション] > [生成] をクリックします。

      1 つまたは複数の操作が再生成を必要としないことを示すメッセージが表示されたら、[はい]をクリックします。

2. ツールパスをシミュレートします。

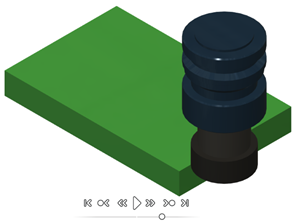

   1. ブラウザで[Setup1]ノードが選択されている状態で、[製造]作業スペースのツールバーで[ミル] > [アクション] > [シミュレーション] をクリックします。

      [シミュレーション]ダイアログが表示され、[シミュレーション]コンテキスト環境が開き、[製造]作業スペースのすべてのタブが置き換えられます。

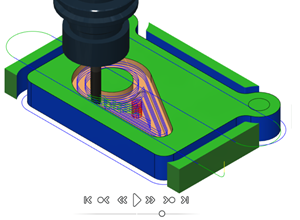

   2. 定義したツールパスを表示するには、キャンバスの下部にあるシミュレーション プレーヤで、[再生]をクリックします。



   3. シミュレーションが完了したら、ツールバーで、[シミュレーションを終了] をクリックします。

3. HAAS/A-axis を使用してセットアップをポスト処理し、NC コードを生成します。

   1. ブラウザで、[Setup1]ノードをクリックします。

   2. [製造]作業スペースのツールバーで、[ミル] > [セットアップ] > [NC プログラムを作成] をクリックします。

      [NC プログラム]ダイアログが開きます。

      ヒント: ブラウザで[Setup1]ノードを右クリックして[NC プログラムを作成]を選択することもできます。

   3. [マシンとポスト]グループの[ポスト]ドロップダウン リストから、[ライブラリから選択]を選択し、ポスト プロセッサを選択します。

   4. 左側のパネルで、[Fusion ライブラリ]を選択します。

   5. 右側のパネルの[フィルタ]タブで、[機能]では[ミル]を選択し、[ベンダー]では[Haas Automation]を選択します。

   6. 中央のパネルで、[HAAS - A-axis (pre-NGC)]ポスト プロセッサを選択し、クリックして[ローカル]フォルダにドラッグします。

      注: ポストをダウンロードして[ローカル]フォルダに移動した後は、この操作を再度行う必要はありません。

   7. 左側のパネルで、[ローカル]を選択します。

   8. 中央のパネルで、[HAAS - A-axis (pre-NGC)]ポスト プロセッサを選択し、[選択]をクリックします。

   9. [プログラム]グループで、プログラムの既定の[名前/番号]を受け入れるか、別の値を指定します。

   10. NC コード ファイルの既定の[出力フォルダ]を受け入れるか、別のフォルダを選択します。

   11. [エディタで NC ファイルを開く]チェックボックスをオンにします。

   12. [ポスト]をクリックして、ファイルをポスト処理します。

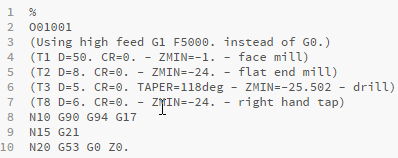

       既定の NC エディタが開き、選択したマシンの NC コードが表示されます。



       ヒント: ブラウザで操作を右クリックして[NC プログラムを作成]を選択することにより、個別の操作をポスト処理することもできます。

アクティビティ 7 のサマリー

このアクティビティでは、すべてのツールパスを再生成してシミュレートしました。その後、操作をポスト処理して、工作機械で使用する NC コードを生成しました。
