アクティビティ 10: ペンシル切削 2

このアクティビティでは、再度 3D ペンシル加工法を使用して、より小さい工具でキャビティのコーナーにあるストックの量を削減します。

前回は、3 mm ボール ミルを使用しました。今回は、2 mm ボール ミルを使用します。

前提条件

• アクティビティ 9 を完了していること。

手順

1. 新しい 3D ペンシル操作を開始し、[Tutorial Tools (Metric)]ライブラリから、[#23 - Ø2 mm R1 mm ball tool]を選択します。

   1. [製造]ツールバーの[ミル]タブで、[3D] > [ペンシル] を選択します。
   2. [工具]タブ で、[選択]をクリックします。工具ライブラリが開きます。
   3. [工具ライブラリ]ダイアログで、[Fusion ライブラリ] > [Tutorial Tools (Metric)]を選択します。
   4. リストから、[#23 - Ø2 mm R1 mm (Ball end mill)]を選択します。
   5. [選択]をクリックします。

2. 切削ピッチの切削値、切削角度。

   1. [パス]タブ をクリックします。
   2. [切削ピッチ]を .08 mm に設定します。
   3. [切削ピッチ回数]を 11 に設定します。
   4. [OK]をクリックして、ツールパスの計算を開始します。

アクティビティ 10 のサマリー

このアクティビティでは、3D ペンシル仕上げ操作を使用して、より小さい工具で細かいコーナーをクリーンアップしました。

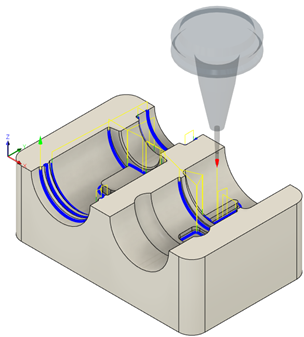

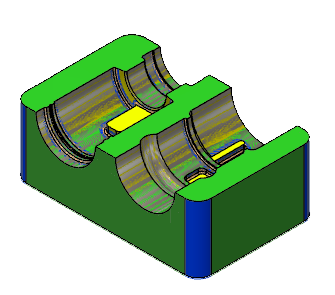

計算されたツールパスを以下に示します。	シミュレートされたツールパスを以下に示します。

ツールパスは、赤色の矢印の始点、黄色の早送り動作、緑色の進入/退出動作、青色の切削動作、および終点の緑色の矢印で示されています。
