サーフェス マネージャ

[サーフェス マネージャ] (以前の [回避/加工サーフェス] )オプションを使用して、サーフェス グループとして指定されたサーフェスを選択して回避または加工することができます。サーフェスの加工時には、このオプションの方が加工境界よりも適しています。これは、境界がツールパスを 2D で制限するのに対し、サーフェス マネージャは 3D で制限しているためです。可能な場合は、このオプションを使用してサーフェスを回避します。選択されていないモデル サーフェスはツールパスの生成時に無視され、ガウジや衝突を引き起こす可能性があるため、これは、モデル サーフェスを使用するよりも効果的な場合があります。

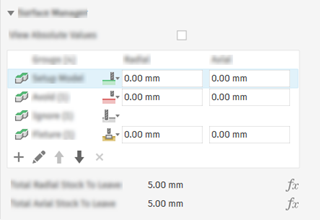

サーフェス マネージャのダイアログ セクション

[ジオメトリ]タブの[サーフェス マネージャ]オプション

ヒント: キャンバスでサーフェス グループの面を選択する場合、ウィンドウ選択を使用して複数の面を一度に選択できます。

[サーフェス マネージャ] グループでは、サーフェス グループに対して実行できる操作をより細かくコントロールできます。操作ごとに 1 つまたは複数のサーフェスグループを選択し、それぞれに独自のアクションを設定することができます。ツールパスによっては、次の操作が可能になります。

重要: 固定具サーフェスを指定すると、より安全なリンク動作を生成できるように、ストラテジーでサーフェスが認識されます。軸やホルダー、および固定具サーフェスとの干渉を回避する場合は、[ツール]タブで[軸とホルダー]をオンにしてクリアランスを指定します。

クリアランス

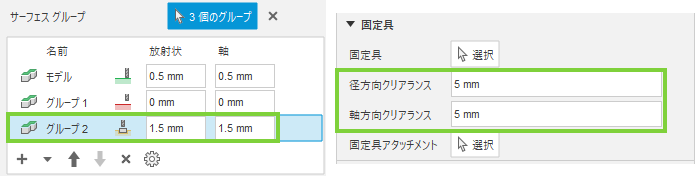

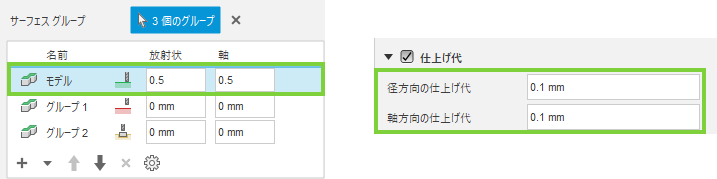

表で指定したクリアランスは、サーフェス グループに影響します。ただし、ツールパスにグローバルに影響する追加のクリアランスがあり、これがサーフェス グループ クリアランスに追加されます。

合計クリアランスの表示

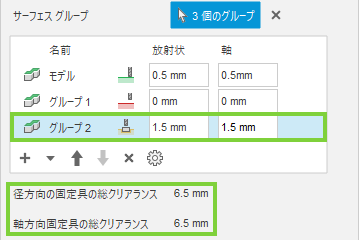

表から行を選択して、各サーフェス グループの合計値を表示することができます。

サーフェス マネージャのダイアログ セクション

各サーフェス グループの総クリアランス

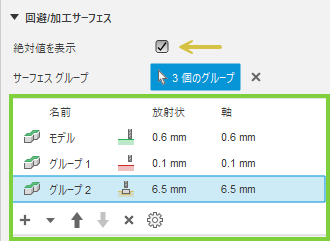

表内のすべてのサーフェス グループの合計値を表示する場合は、[絶対値を表示]チェックボックスをオンにします。

サーフェス マネージャのダイアログ セクション

すべてのサーフェス グループの絶対値を表示する

ヒント: 絶対値を表示する場合は、各行をダブルクリックしてそれぞれの値を編集できます。

穴/ポケットの上で加工

ツールパスが開口部を迂回するのではなく、穴やポケットの上を通過できるようにするパッチ サーフェスを作成します。連続モーションにより、領域全体でより均一なツールパスが作成され、サーフェス仕上げが改善され、サイクル タイムが短縮される可能性があります。

選択したサーフェスが穴またはポケットを完全に囲んでいる必要があります。部分的な穴またはポケットはサポートされていません。

注: フロー加工法では、複数のサーフェスにまたがる穴やポケットをパッチすることはできません。
[穴/ポケットの上で加工]が有効 [穴/ポケットの上で加工]が無効
[穴/ポケットの上で加工]を選択した場合 [穴/ポケットの上で加工]を選択解除した場合
ヒント: 最良の結果を得るには、穴またはポケットのジオメトリ自体ではなく、周囲のサーフェスのみを選択する必要があります。

サーフェス グループからの選択セット

Fusion Manufacturing Extension

この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報。

再利用可能な選択セットは、 [サーフェス マネージャ] テーブルの任意の行から作成できます。 これにより、必要に応じて選択セットをテーブルに追加して戻すことで、ツールパス間で同じサーフェス グループを共有することができます。

サーフェス上のアクションの優先順位

サーフェス グループは、1 つまたは複数のサーフェスを選択したものです。2 つのグループに同じサーフェスが含まれている場合、表内の最も下にあるグループ(通常は最後に選択)が優先され、その共有サーフェスに対するアクションが決まります。
