回避/加工するサーフェスを選択する
工具でサーフェス グループに対して実行できる操作は、回避、加工、無視、固定です。次の例では、ツールパスのプログラミング時にサーフェス マネージャ(以前の回避/加工サーフェス)を使用する有用なシナリオを示しています。
回避するサーフェスを選択する
次の例では、フラット ツールパスが床と壁を最も外側のパスで加工しています。両方のサーフェスを 1 つのパスで加工すると、工具への負荷が増加する可能性があります。床のみを加工するには、壁のサーフェスを選択し、アクションを [回避] に設定します。

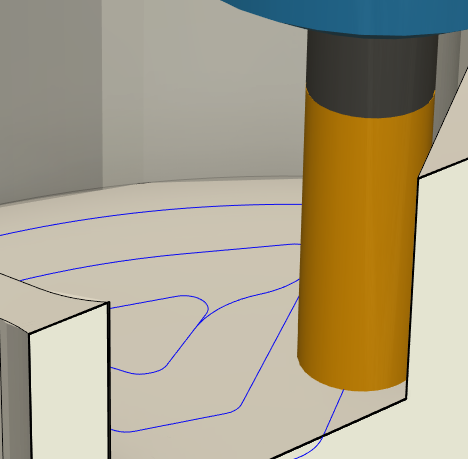

フラット ツールパスで床と壁を加工しています。
操作ダイアログで、[ジオメトリ]タブに移動します。
[サーフェス マネージャ] グループで、
をクリックしてサーフェスのグループを追加します。[面]ダイアログが開きます。[選択]ボタンをアクティブにして、回避するモデルの壁サーフェスを選択します。

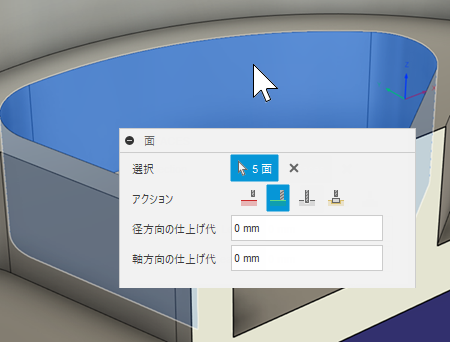

回避する壁サーフェスを選択します。
- [アクション]グループ ボタンから[回避]を選択します。
- [径方向クリアランス]と[軸方向クリアランス]を指定します。
- [OK] をクリックします。
ツールパスの生成後、フラット ツールパスが床を加工していますが、径方向クリアランス値によって壁を回避していることがわかります。

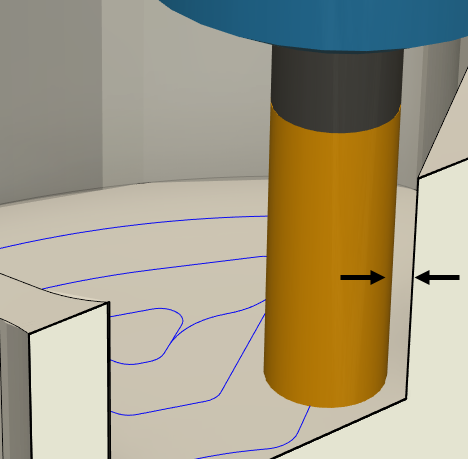

工具は径方向クリアランスのために壁を回避しています。
加工するサーフェスを選択する

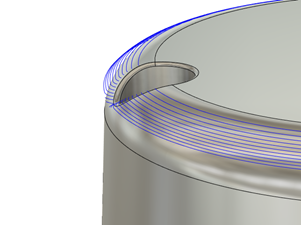

次の例では、急傾斜と緩傾斜ツールパスが、加工境界を使用してフィレットを加工しています。加工境界は 2D でのジオメトリの投影であるため、フィレットを加工するには、[サーフェス マネージャ]グループを使用する方が良い場合があります。
操作ダイアログで、[ジオメトリ]タブに移動します。
[サーフェス マネージャ] グループで、
をクリックしてサーフェスのグループを追加します。[面]ダイアログが開きます。選択 ボタンをアクティブにして、加工するモデルのフィレットサーフェスを選択します。

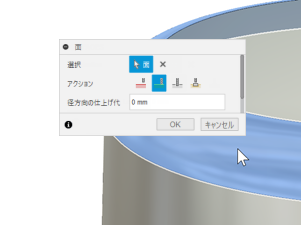

加工するフィレット サーフェスを選択します。
(省略可能)サーフェスに閉じたポケット、または加工する穴がある場合、 [穴/ポケットの上で加工] を選択します。
[アクション]グループ ボタンから、[加工] を選択します。
注: 一部の操作では、モデル全体が自動的に[加工]に設定されます。特定のサーフェスのみをカットするには、必要に応じてモデルを[回避]に設定します。[OK] をクリックします。

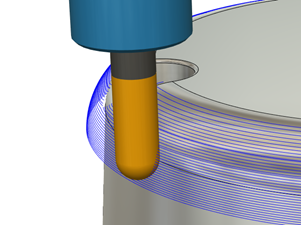

ツールパスの生成後、急傾斜と緩傾斜のツールパスは、より適切なツールパスの制限を加えてフィレットを加工するようになりました。
無視するサーフェスを選択する
次の例では、特定の操作でパーツをねじ留めしています。操作が完了し、ねじが不要になった場合は、物理パーツから削除できます。デザインを編集してねじを削除する代わりに、ねじを無視するサーフェスまたはボディとして指定できます。これにより、工具にそれらが存在しないかのように扱うように指示し、ツールパスの生成時にツールが安全に通過できるようにします。

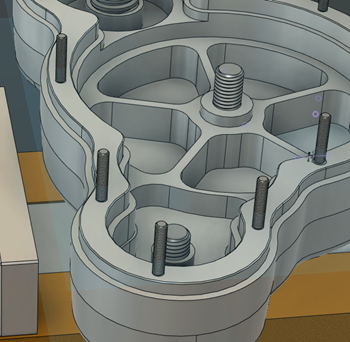

パーツをねじ留めします。
操作ダイアログで、[ジオメトリ]タブに移動します。
[サーフェス マネージャ] グループで、
をクリックしてサーフェスのグループを追加します。[面]ダイアログが開きます。[選択] ボタンをアクティブにして、ブラウザから工具が無視する必要のあるボディを選択します。

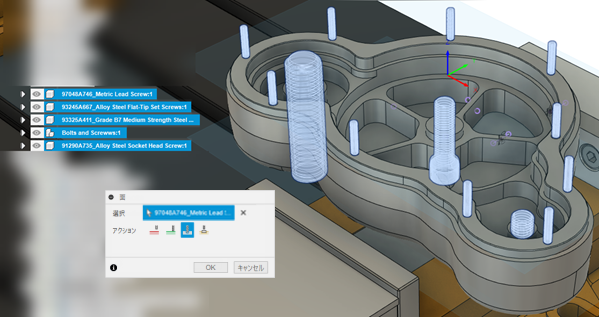

無視するボディを選択します。
- [アクション] グループ ボタンから [無視] を選択します。
- [OK] をクリックします。
ツールパスが生成されると、工具は面を切削し、ねじを無視したサーフェスとして処理して、それらを通過できるようにします。

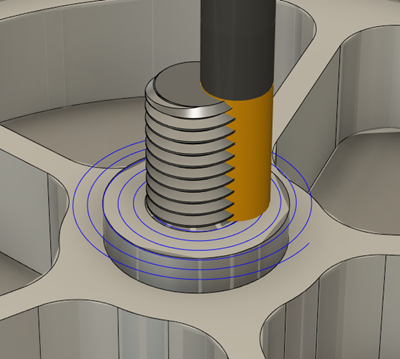

工具でねじが無視されます。

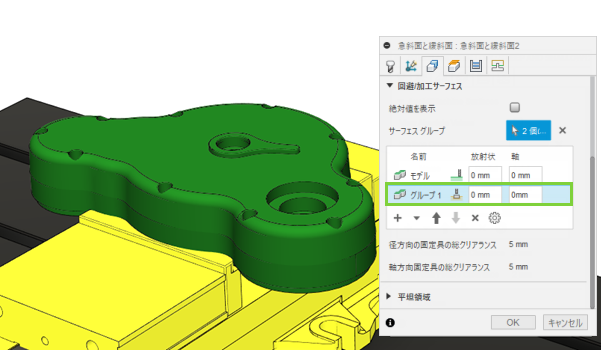

回避する固定具サーフェスを選択する

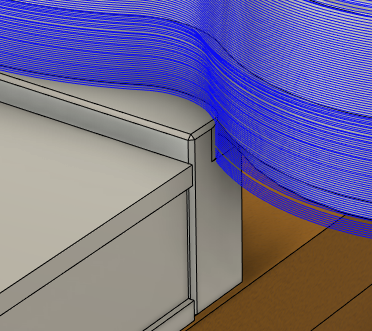

次の例では、ツールパスはパーツとそれを保持する固定具の両方を加工します。回避するサーフェスを選択し、アクションを [固定具] に設定します。この工具は、指定された径方向および軸方向のクリアランスによってこれらのサーフェスを回避します。
固定具サーフェスは、[設定]ダイアログまたは[サーフェス マネージャ]グループで指定することができます。[設定]で固定具サーフェスを指定すると、これらのサーフェスは、[ジオメトリ]タブの[サーフェス マネージャ]グループに自動的に追加されます。[セットアップ]ダイアログで固定具サーフェスを指定しなかった場合、[ジオメトリ]タブで追加することができます。
[セットアップ]ダイアログの[固定具]ボタンをアクティブにして、固定具を構成するボディを選択します。

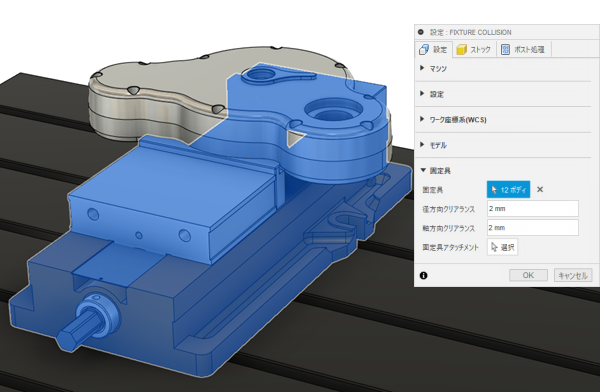

固定具ボディを選択します。
固定具の [径方向クリアランス] と [軸方向クリアランス] を指定します。
[OK] をクリックします。
ツールパスを作成し、 [ジオメトリ] タブに移動します。
[サーフェス マネージャ] グループでは、[設定]ダイアログで固定具を指定したため、固定具サーフェス グループが自動的に表示されます。
セットアップで固定具サーフェスを指定しなかった場合、
をクリックして固定具サーフェス グループを追加します。[面]ダイアログで固定具サーフェスを選択します。追加の[径方向]および[軸方向]の固定具クリアランスを指定します。
[OK] をクリックします。

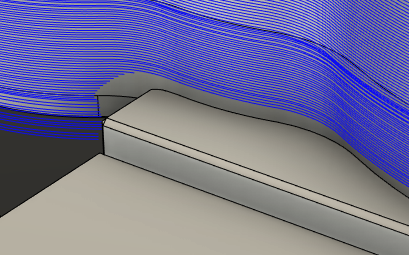

ツールパスの生成後、フラット ツールパスがパーツを加工していますが、指定したクリアランスによって固定具を回避することがわかります。
サーフェス グループから選択セットを作成する
この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報。
[ツールパス]ダイアログの [ジオメトリ] タブの [サーフェス マネージャ] グループで、サーフェス グループ行を右クリックします。
コンテキスト メニューから、 [選択セットを作成] を選択します。
ブラウザの [選択セット] フォルダに新しい選択セットが作成されます。サーフェス グループと同じ名前が使用されます。
選択セットが作成されたら、[サーフェス マネージャ]テーブルから他のツールパスに追加できます。
