穴テンプレート エディタ
穴テンプレート エディタを使用すると、穴加工テンプレートを Fusion 内で直接定義および管理できるため、より正確で自動化された穴認識と加工ワークフローが可能になります。この工具は、特定の加工方法が必要な複雑な穴ジオメトリやカスタムの穴ジオメトリを操作する場合に特に便利です。
拡張された穴シグニチャ
円柱、円錐、トーラス セグメントを使用して、詳細なシグネチャを作成します。各セグメントの寸法は、特定の範囲内、または任意のサイズにすることができます。グラフィカル プレビューは、編集するにつれて更新されます。
色、ねじ、PMI の一致
必要に応じて、モデルの色、円柱セグメントのねじ指定、または PMI ベースの寸法および許容差によって一致を制限します。
選択してプレビューする
モデルから直接穴シグニチャを選択し、現在シグニチャと一致する穴をプレビューします。
テンプレートの優先度
複数のテンプレートが適用される場合に、優先度を割り当てて、最初に一致するテンプレートをコントロールします。
操作コントロール
テンプレートで使用される操作の追加、削除、並べ替え、編集を行います(操作に特定の工具を選択するなど)。
テンプレート ライブラリに穴テンプレートを作成する
[基本設定]ダイアログで穴テンプレート エディタのプレビュー機能が有効になっていることを確認します。
[製造] 作業スペースのツールバーにある任意のタブで、 [管理] > [テンプレート ライブラリ] をクリックします。
[テンプレート ライブラリ]ダイアログが開きます。
[テンプレート ライブラリ]で、 [マイ テンプレート] セクションの [ローカル] をクリックします。
[新規作成]
をクリックして、新しい穴テンプレートまたは選択項目から新しい穴テンプレートを作成します。新しい穴テンプレート: 定義済みのジオメトリなしで新しい穴テンプレートを作成します。
選択項目から新しい穴テンプレート: キャンバス上の選択した穴に基づいて、新しい穴テンプレートを作成します。
[穴テンプレートを作成]ダイアログが開きます。
[一般] タブで、[表示色]、[一致する許容差]、[テンプレートの優先度]を指定します。
- 表示色: ここで選択した色は、穴認識でキャンバス上の穴テンプレートを視覚的に区別するために使用され、加工操作中の識別を容易にします。
- 一致する許容差: この許容差は、機械加工に使用するのではなく、テンプレートのシグニチャがモデル上の穴と一致するかどうかを確認するために使用されます。
- テンプレートの優先度: この優先度は、複数のテンプレートが穴と一致する場合に使用されます。これを使用して、より特有のテンプレートの優先度を高くし、他の一般的なテンプレートの優先度を低くします。

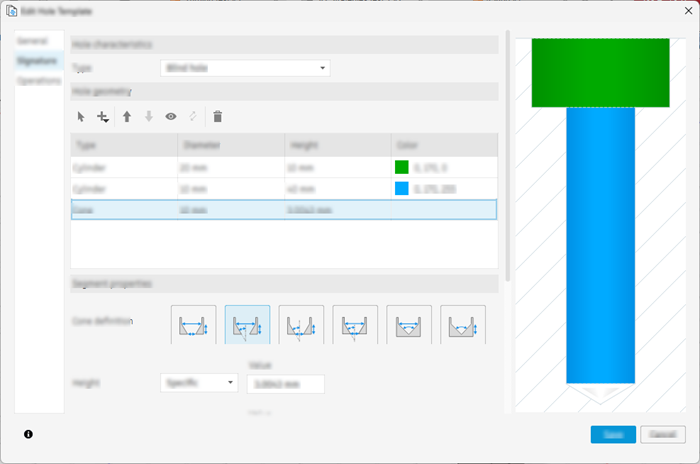

[シグニチャ] タブで、直径、セグメント高さ、ねじのタイプ、その他の関連する属性などのパラメータを指定して、穴の各セグメントを定義します。セグメントの寸法は、指定した範囲内またはサイズに具体的に設定できます。
[操作] タブで、穴の各セグメントに適用する加工操作を定義します。これにより、穴加工プロセスの包括的なセットアップが可能になります。
[保存] をクリックします。
新しい穴テンプレートがテンプレート ライブラリで使用可能になり、穴認識方法で使用できるようになりました。
