穴認識加工法

穴認識加工法は、穴加工操作の作成プロセスを自動化します。

この機能は、複数の穴のサイズを評価して、適用する最適なドリル操作のタイプを決定することができます。各穴に対して複数の操作を自動的に作成することができます。任意の平面上の穴を機械加工のために評価することができます。

2 つの平面に適用された自動ドリル。

穴認識は、穴加工操作の作成プロセスを自動化します。円柱では、モデルが解析され、それらの円柱にアクションが割り当てられます。異なるタイプのアクションの選択をオーバーライドできます。アクションは、スポット ドリル、ドリル、ざぐり、ボア、タッピング、またはリーマの各加工のうちいくつかの組み合わせです。

最終的な NC コードに出力される固定サイクルは、ポストプロセッサの選択および加工機械の性能によって異なります。

部分穴

[穴認識]加工法は部分穴を認識することもできます。部分穴とは、エッジが交差している穴のことです。

部分穴(左)標準穴(右)

[部分穴を含める]チェックボックスを選択すると、部分穴も選択範囲に含まれます:

複数のセグメントを持つ穴の場合、穴が部分穴として認識されるためには、エッジがすべてのセグメントと交差する必要があります。エッジが一部のセグメントとしか交差しない場合、その穴は通常穴として認識されます。

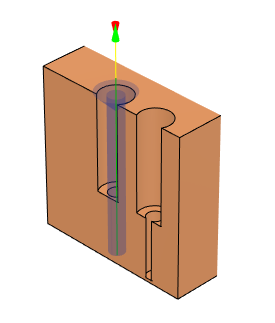

部分穴を含める選択解除

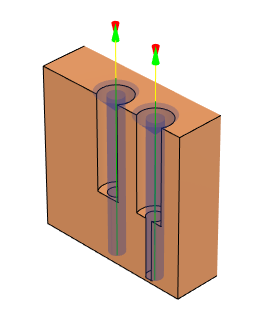

部分穴を含める選択
