2D ポケット認識

ポケット認識は、ツールパスのプログラミング時に閉じたポケットを選択するプロセスを自動化します。サイズの異なる多数のポケットを持つパーツをプログラミングする場合、これにより時間を大幅に節約できます。ポケット認識では、面ではなくエッジのみが選択されます。ポケット認識は、2D 輪郭、2D 負荷制御、および 2D ポケットでのみ使用できます。

ツールパスの作成時に、ポケットのコーナー半径と深さの範囲を指定して、ポケット選択をコントロールします。

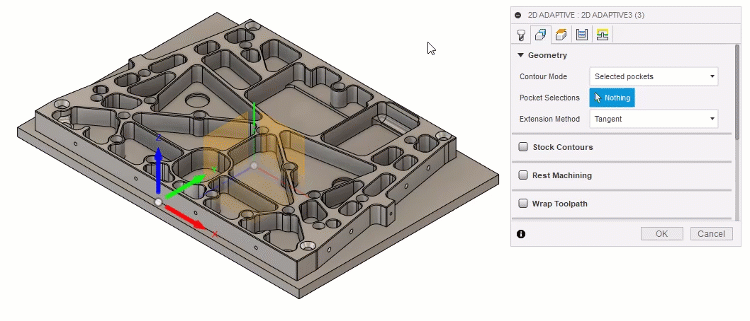

次のアニメーションでは、ポケットを手動で選択する場合と、ポケット認識を使用してポケットを自動選択する場合の違いを示しています。

コーナー半径

コーナー半径は、モデルのコーナーの内側半径を参照します。[最小コーナー半径]の値は、加工する工具の半径と一致するか、それよりも大きい値にする必要があります。

[製造]作業スペースでは、[検査] > [計測]ツールを使用して、ポケットの内部コーナーの半径を確認できます。キャンバスのコーナー エッジをクリックして、キャンバスの右下に半径の情報を表示することもできます。

ポケット認識でポケットを選択するには、そのすべてのコーナー半径が、指定した[最小コーナー半径]と[最大コーナー半径]の値の範囲内に収まっていなければなりません。

次の例では、最小コーナー半径は 2 mm、最大コーナー半径は 7 mm です。ポケットを認識するには、[最小コーナー半径]を 2 mm 以下に設定する必要があります。また、[最大コーナー半径]を 7 mm 以上に設定する必要があります。

[最小コーナー半径] = 2 mm

[最大コーナー半径] = 7 mm

ポケットの深さ

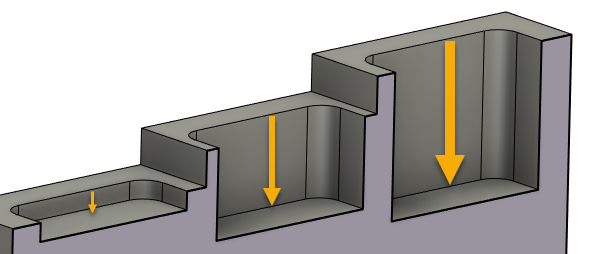

ポケットの深さは各ポケットに対する相対値であり、ポケットの上部と下部の間の距離として測定されます。

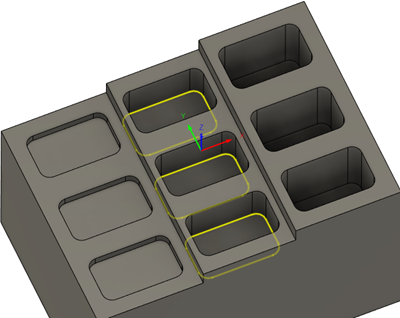

[最小深さ]と[最大深さ]パラメータを使って、認識するポケットをコントロールできます。次の例では、ポケットの深さは左から 5 mm、10 mm、15 mm です。10 mm である中央のポケットのみを認識するには、[最小深さ]には 5 mm より大きい値、[最大深さ]には 15 mm より小さい値を入力する必要があります。

穴と円形ポケット

穴と円形ポケットは、幾何学的には同じものです。[穴を含める]パラメータを使用して、ポケット認識で選択に円形ポケットと穴を考慮し、[最小穴直径]を使用して、選択する円形ポケットと穴をコントロールします。[最小コーナー半径]では、選択する円形ポケットも制限されます。多くの場合、[最小コーナー半径]は使用している工具の半径と同じに設定されています。つまり、工具がフィットしない円形ポケットは、選択に含まれません。

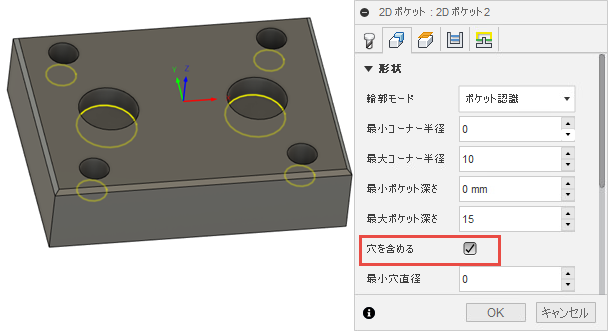

次の例では、[穴を含める]が選択されています。ポケット認識では、モデル内に存在するすべての円形ポケットと穴を選択します。

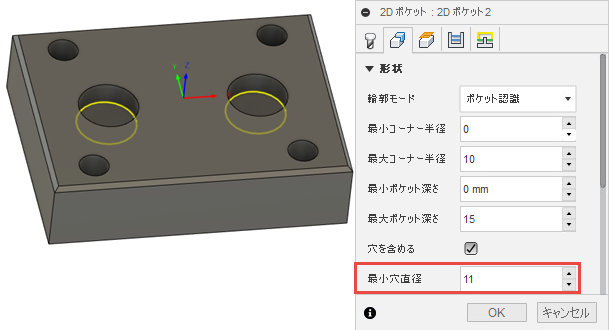

2 つの円形ポケットのみを加工し、コーナーにある 4 つの穴を含めない場合は、コーナーの穴の直径よりも大きい[最小穴直径]を入力します。

このビデオでは、ポケット認識選択オプションをいつ、どのように使用するかについて説明します。

時間: 3:50
