2D ポケットを自動的に認識する

1. [製造]作業スペースのツールバーで、[ミル] > [2D] > [2D 輪郭]、[2D 負荷制御]、または[2D ポケット]をクリックします。

   [ツールパス]ダイアログが開きます。

2. [形状]タブで、[輪郭モード]ドロップダウン リストから[ポケット認識]を選択します。

   ポケットのコーナー半径、ポケットの深さ、穴の包含などに関するその他のオプションが表示されます。

3. [最小コーナー半径]を指定します。値 0 を指定すると、ポケット認識で直角エッジのコーナーが含まれます。

4. [最大コーナー半径]を指定します。

5. [最小ポケット深さ]を指定します。

6. [最大ポケット深さ]を指定します。

7. 円形ポケットまたは穴を加工する場合は、[穴を含める]チェックボックスをオンにします。

8. 選択内容から小さい穴を除去する場合は、小さい穴の直径よりも大きい[最小穴直径]を指定します。

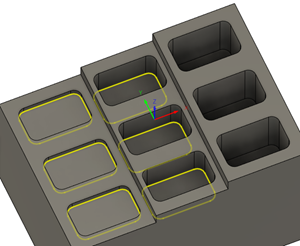

   検出されたすべてのポケットのプレビューがキャンバスに表示されます。



このビデオでは、パーツでポケット認識がどのように使用されるか、またデザインの変更にどのように対応するか(たとえば式を使用)を紹介します。
